WF4.0 基础篇 (二) Activity介绍及WriteLine Activity的使用

从本篇开始,将正式讲解WF4.0,本文主要涉及如下内容:Activity介绍, WF4.0 中工作流的结构,通过WriteLine演示InArgument<T>参数的使用



目录

1    Activity介绍及WriteLine Activity的使用    1

1.1    代码下载    1

1.2    什么是Activity    1

1.3    WF4.0 中工作流的结构    2

1.4    WriteLine Activity    3

1.4.1    Text 属性    3

1.4.2    TextWriter 属性    4

1.4.3    在代码中使用WriteLine    5






Activity介绍及WriteLine Activity的使用




代码下载

[WF4.0 基础篇 (一)开始使用WF] 的代码

http://files.cnblogs.com/foundation/helloWorkflow.rar



本文代码

http://files.cnblogs.com/foundation/WriteLineActivitySample.rar

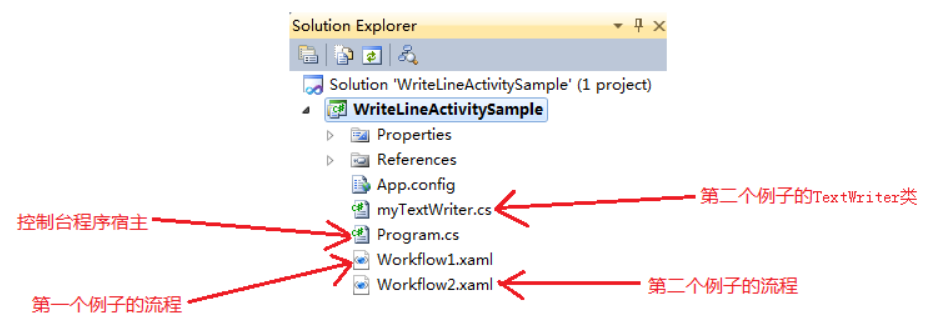

代码结构说明


什么是Activity

Activity在WF中是一个最基本的概念.当谈及Activity时,通常是指如下两个概念Activty Class 或 在 工作流中任意Activity派生类的统称





一.先说一下Activty Class

这个概念比较简单,就是指 [System.Activities.Activity] 这个NET4.0 类库中所带的类

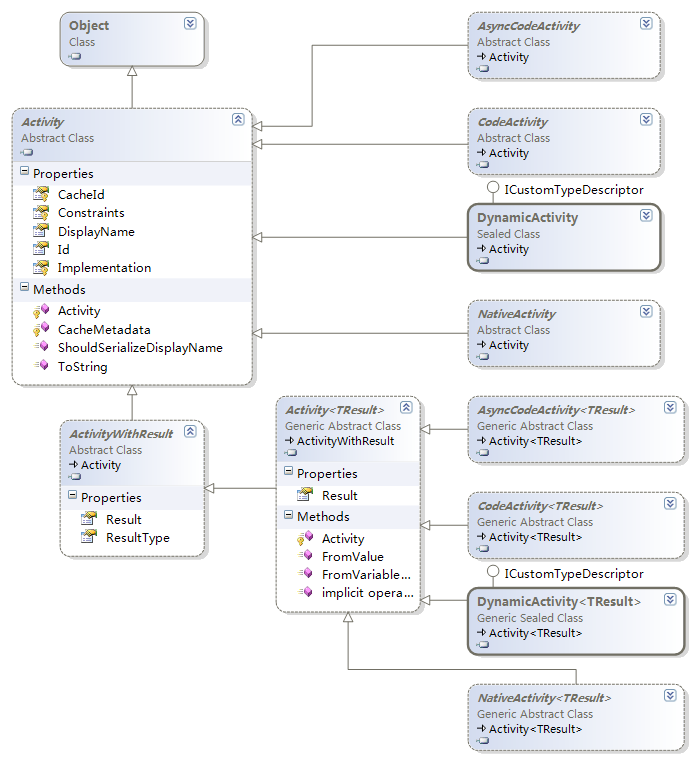

[System.Activities.Activity]是工作流结构的基类,下图是[System.Activities.Activity]与派生类的结构




二.再说一下"工作流中任意Activity派生类的统称"是什么意思

在很多翻译文章中,当其要表述"工作流中任意Activity派生类的统称"这个概念时,会将[Activity]翻译为[活动],其实我更喜欢将其翻译为[节点]

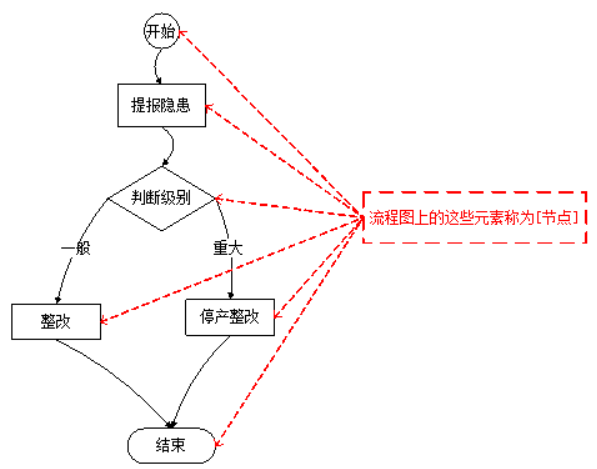

WF4.0的流程结构与我们常用的流程图很象,下面我们看一下一个流程图的例子:


(注:从汉语的角度讲,[节点]与[结点]是不同的,[节点]是指上图中的矩形,[结点]则是指上图中矩形间的连线)

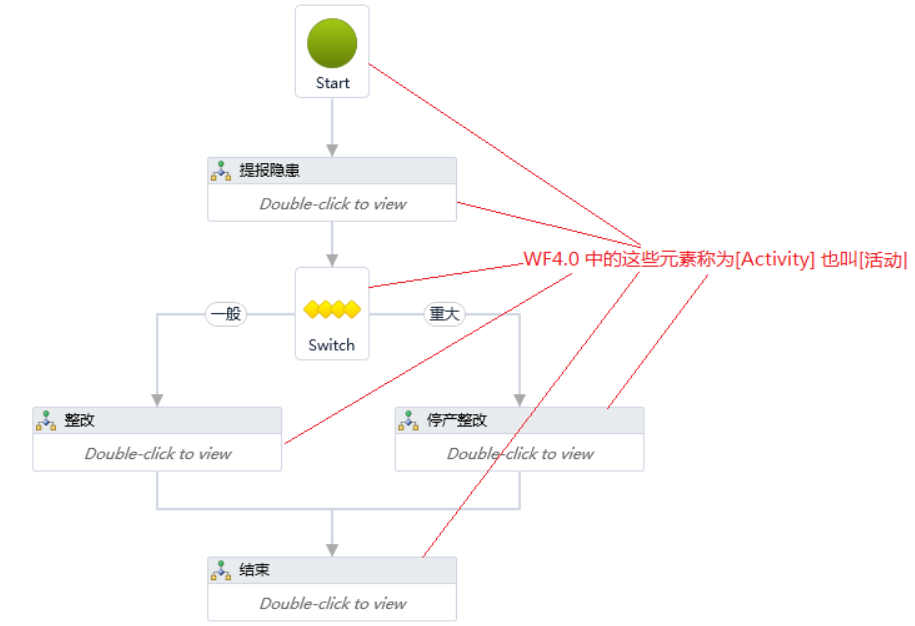

我们再看一下WF4.0流程的例子


我们可以将WF4.0流程中的[活动]理解为流程图的[节点]

(注: WF4.0流程中只有[节点]没有[结点],从数据结构的角度讲上面的两个例子分别是[图结构]和两种描述方式,第一个例子是([节点]+[结点]),第二个例子是([节点]+ [节点关系自描述]) ,这个概念先讲到这里,后面我会专门写一篇从数据结构的角度分析WF4.0流程结构的文章)



WF4.0 中工作流的结构

WF4.0工作流从表现形式上看是图结构,但其实质上仍是树结构,有[根],有鲜明的[层次关系]这些都是树的基本特征.

只不过WF4.0工作流采用了[枝叶树]的方式,并且提供了FlawCahr这个[活动]用以在其内部实现[图结构]

下面我具体说明一下枝叶树结构:

枝叶树是指在树结构上存在两类节点,一类是支节点,一类是叶节点.支节点下可以有支节点也可以有叶节点,叶节点下不能再有任何节点.这与磁盘结构很象.支节点像文件夹,叶节点像文件.

WF4.0的活动也是这样.其中[FlowCahr]与[Sequence]是两个常用的支节点[活动]

[FlowCahr]用于实现一个图结构的[活动]

[Sequence]则用于实现从上到下顺序执行的[活动]

关于这两个[活动]在后面的文章中会有详细介绍,下面我们先学习一个简单的叶节点[活动], WriteLine





WriteLine Activity

WriteLine是一个用于输出字符串的Activity,在[开始使用WF4.0]一文中,我们已经使用它了,在这量我将对WriteLine的功能做具体讲解,并引入一个WF4.0中很重要的概念"表达式"


类名

System.Activities.Statements.WriteLine

文件

System.Activities.dll

结构说明

继承 CodeActivity

是一个 sealed类

定义了[InArgument<string> Text属性] 与[InArgument<TextWriter> TextWriter属性]

override 了 [CacheMetadata方法] 与 [Execute方法]

功能说明

WriteLine类调用[TextWriter 属性]所指定的[System.IO.TextWriter 对像]输出[Text 属性] 的值

如果没指定[TextWriter 属性],默认为控制台输出[Text 属性] 的值



Text 属性

是一个InArgument<string> 类型参数 ,用于接收结果值为[string]的VB表达式

(关于InArgument<T>与WF4.0中的VB表达式会在后面的文章中详细介绍)

)

流程


xaml

<Activity mc:Ignorable="sap"

x:Class="WriteLineActivitySample.Workflow1"

mva:VisualBasic.Settings="Assembly references and imported namespaces serialized as XML namespaces"

xmlns="http://schemas.microsoft.com/netfx/2009/xaml/activities"

xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

xmlns:mv="clr-namespace:Microsoft.VisualBasic;assembly=System"

xmlns:mva="clr-namespace:Microsoft.VisualBasic.Activities;assembly=System.Activities"

xmlns:s="clr-namespace:System;assembly=mscorlib, Version=4.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089"

xmlns:s1="clr-namespace:System;assembly=mscorlib"

xmlns:s2="clr-namespace:System;assembly=System"

xmlns:s3="clr-namespace:System;assembly=System.Xml"

xmlns:s4="clr-namespace:System;assembly=System.Core"

xmlns:sad="clr-namespace:System.Activities.Debugger;assembly=System.Activities"

xmlns:sap="http://schemas.microsoft.com/netfx/2009/xaml/activities/presentation"

xmlns:scg="clr-namespace:System.Collections.Generic;assembly=System"

xmlns:scg1="clr-namespace:System.Collections.Generic;assembly=System.ServiceModel"

xmlns:scg2="clr-namespace:System.Collections.Generic;assembly=System.Core"

xmlns:scg3="clr-namespace:System.Collections.Generic;assembly=mscorlib"

xmlns:sd="clr-namespace:System.Data;assembly=System.Data"

xmlns:sd1="clr-namespace:System.Data;assembly=System.Data.DataSetExtensions"

xmlns:sl="clr-namespace:System.Linq;assembly=System.Core"

xmlns:st="clr-namespace:System.Text;assembly=mscorlib"

xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

>

<WriteLine

DisplayName="WriteLineText属性演示"

sad:XamlDebuggerXmlReader.FileName="d:\users\wxd\documents\visual studio 2010\Projects\WriteLineActivitySample\WriteLineActivitySample\Workflow1.xaml"

sap:VirtualizedContainerService.HintSize="213,200"

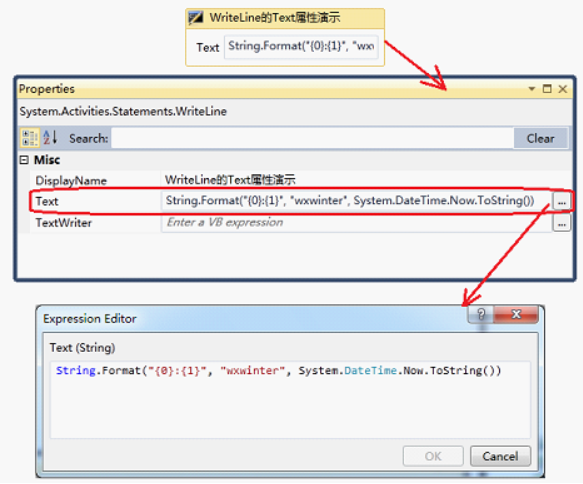

Text="[String.Format(&quot;{0}:{1}&quot;&quot;wxwinter&quot;, System.DateTime.Now.ToString())]"

/>

</Activity>

运行工作流

class Program

{

static void Main(string[] args)

{

//WriteLine的Text属性演示

WorkflowInvoker.Invoke(new Workflow1());



//控制台停屏看效果

System.Console.Read();

}

}

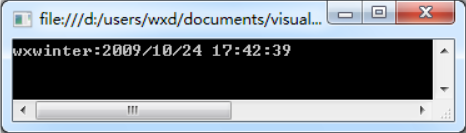

运行结果




TextWriter 属性

是一个InArgument<TextWriter> 类型参数 ,用于接收结果值为[TextWriter]的VB表达式

自定义

TextWriter

public class myTextWriter : System.IO.TextWriter

{

public override Encoding Encoding

{

get { return Encoding.UTF8; }

}

public override void WriteLine(string value)

{

System.Console.WriteLine("wxwinter:" + value);

}

}

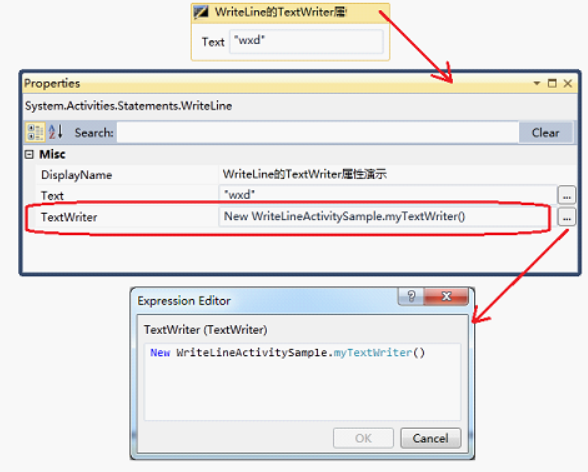

流程


xaml

<Activity ...>

<WriteLine DisplayName="WriteLine的TextWriter属性演示"



Text="wxd"



TextWriter="[New WriteLineActivitySample.myTextWriter()]"

/>

</Activity>

运行工作流



class Program

{

static void Main(string[] args)

{

//WriteLine的TextWriter属性演示

WorkflowInvoker.Invoke(new Workflow2());



//控制台停屏看效果

System.Console.Read();

}

}

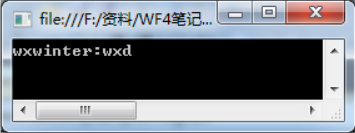

运行结果




在代码中使用WriteLine

class Program

{

static void Main(string[] args)

{

WriteLine wxwinterActivity = new WriteLine();

InArgument<string> inArgument = new InArgument<string>(getValue("wxd"));

wxwinterActivity.Text = inArgument;

WorkflowInvoker.Invoke(wxwinterActivity);



System.Console.Read();

}



static string getValue(string p)

{

return "wxwinter:" + p;

}

}




勇哥的学习笔记:

勇哥使用vs2013来实验上面教程的例子。

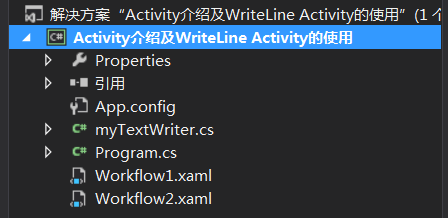

下面的程序新建了一个活动 Workflow2.xaml。


因此,宿主程序改成下面这样了:

using System;
using System.Linq;
using System.Activities;
using System.Activities.Statements;

namespace Activity介绍及WriteLine_Activity的使用
{

    class Program
    {
        static void Main(string[] args)
        {
            Activity workflow1 = new Workflow1();
            WorkflowInvoker.Invoke(workflow1);

            Activity workflow2 = new Workflow2();
            WorkflowInvoker.Invoke(workflow2);

            Console.ReadKey();
        }
    }
}


另外,重写了一个TextWriter类,自己的myTextWriter类。

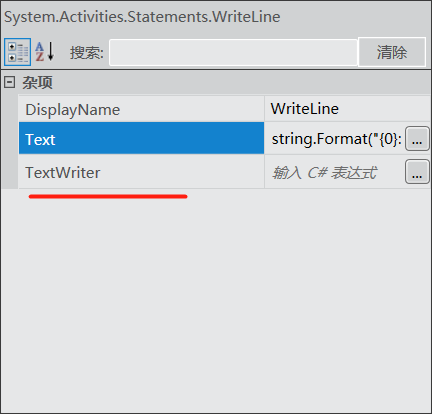

这个TextWrite类是活动WritelLine的一个属性,如下图所示。


myTextWriter类的代码如下:

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace Activity介绍及WriteLine_Activity的使用
{
    public class myTextWriter : System.IO.TextWriter
    {

        public override Encoding Encoding
        {

            get { return Encoding.UTF8; }

        }

        public override void WriteLine(string value)
        {

            System.Console.WriteLine("wxwinter:" + value);

        }

    }
}

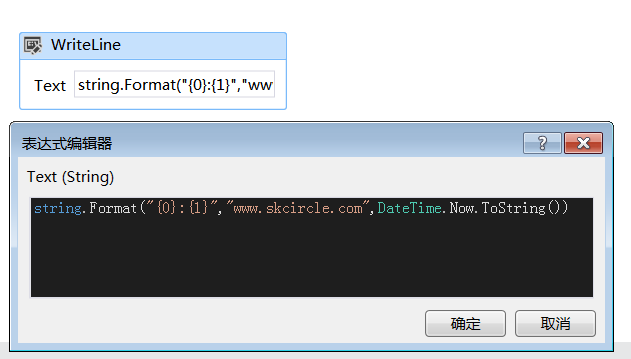

第一个活动image.png的表达式如下面这样:


第二个活动image.png的表达式如下面这样:

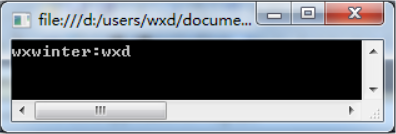

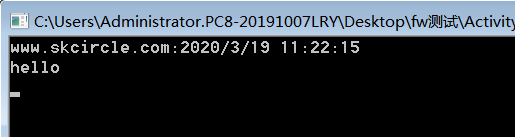

最后的结果如下:



通过这个例子,学会了下面的内容:

  • 第一个活动WriteLine

  • 设置WriteLine的表达式

  • 添加新的活动


离workflow脱盲又进了一步了,中午吃碗牛肉面庆祝一下…… ^_^
