少有人走的路近日项目需要，PLC中添加直线差补类的功能，第一次接触GRBL，做个大致概括。
Grbl是一款针对Arduino/AVR328芯片的嵌入式G代码编译和运动控制器。
所以说GRBL分为两部分：上位机部分和下位机部分
1.上位机部分：GRBL Controler 用QT编译的，作用是：GCODE编译器，类似于串口提示助手的功能，通过串口传递G指令给下位机
很多DIY做雕刻机或者打印机的都需要用到此款软件，可以将图片之类的转换为G指令
2.下位机部分：可运行在ATMEGA168/328P单片机上，winavr编译的，串口接收到上位机的GCODE指令转换为运动数据控制电机运动的
我们只是需要其中的直线差补类的算法，所以本博客不考虑上位机，只是对下位机GRBL进行分析提取
名词解释：
1.CNC：computor numerical control 数控机床 雕刻机
2.GCODE：数控机床上经常使用的一种控制命令,叫G代码
3.artcam：一款软件，能够生成GCODE
4.Arduino：开源电子平台，包括Arduino硬件板和Arduino IDE 还有Arduino 语言，很全面，大多使用的是AVR CPU
单片机串口跟电脑连接，测试GRBL串口命令

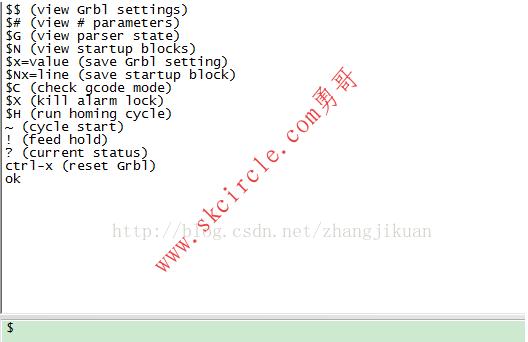

1.输入：“$”显示如下：

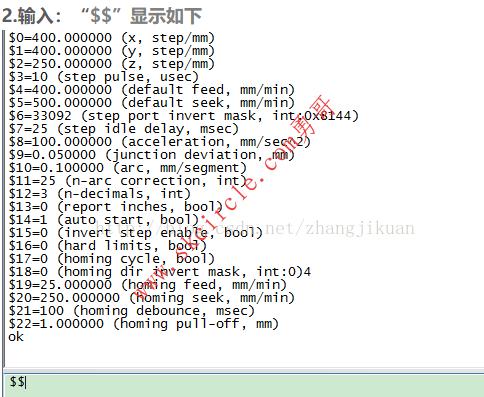

$$(view Grbl settings) //命令“$$”查看GRBL设置
$x=value (save Grbl setting) //保存设置
$H (run homing cycle)//返回原点

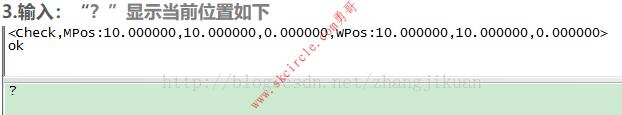

? (current status)//显示当前坐标
ctrl-x (reset Grbl)//复位
$0=400.000000 (x, step/mm)//X轴每毫米多少步设置，计算得到：(一圈多少步*驱动倍频数)/电机转一圈前进多少
// 毫米
$1=400.000000 (y, step/mm)
$2=250.000000 (z, step/mm)
$3=10 (step pulse, usec)////一个周期中低电平的拉低时间，设置第二个定时器定时时间的
$4=400.000000 (default feed, mm/min)//G0使用，快速从A点到B点，值越大速度越大
$5=500.000000 (default seek, mm/min)//G1 G1 G3使用，G代码中未设置进给速度时使用，eg：平时
//G01x10y10f500时候500就是进给速度，如果不指定时候就用这个
$6=33092 (step port invert mask, int:0x8144)//XYZ step direction引脚bit设置
$7=25 (step idle delay, msec)
$8=500.000000 (acceleration, mm/sec^2)//加减速大小，数值越大加减速时间越小
$9=0.050000 (junction deviation, mm)
$10=0.100000 (arc, mm/segment)//角速度
$11=25 (n-arc correction, int)
$12=3 (n-decimals, int)
$13=0 (report inches, bool)
$14=1 (auto start, bool)//自启动设置位
$15=0 (invert step enable, bool)
$16=0 (hard limits, bool)
$17=0 (homing cycle, bool)//与回原点有关的
$18=0 (homing dir invert mask, int:0)0
$19=25.000000 (homing feed, mm/min)
$20=250.000000 (homing seek, mm/min)
$21=100 (homing debounce, msec)
$22=1.000000 (homing pull-off, mm)
ok
不仅可以显示当前设置参数，还可以修改参数例：输入：“$0=500”会显示OK，再输入"$$"查看参数发现已修改
修改后会自动保存到EEPROM，可以修改每个参数的值
4.输入G代码：
eg："G00X10Y10" 快速移动到(10,10),进给速度用的default中的$4，注意(10,10)是绝对时间
如果当前位置为(10,10)，再输入G00X10Y10将不移动，因为现在就在这个位置处
eg: "G00X10Y10F2000" 直线差补，进给速度为2000mm/min
1.G00X_Y_Z_ :快速定位指令，_代表具体数值
可以同时针对X轴Y轴Z轴移动，只快速定位，不切削加工，相当于快速的移动到那个点上去
数值代表绝对位置
2.G01X_Y_Z_F_:直线差补 F指定进给速度mm/min

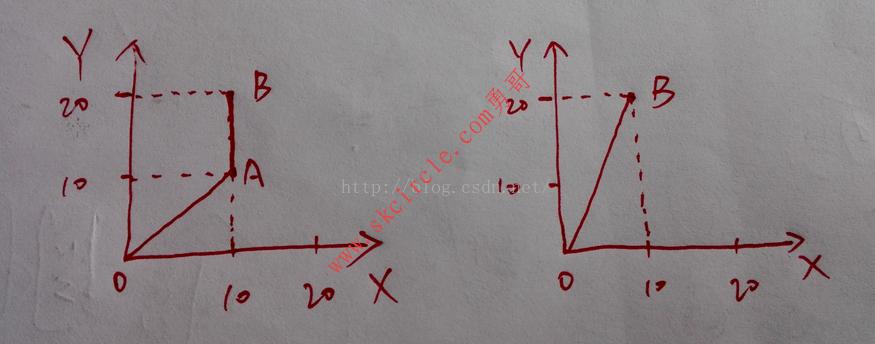

1和2的区别如下图所示
