工业相机6芯I/O口,电源口的接线方法


GigE接口的相机,可以采用Poe供电,也可以采用6芯口供电。

如果采用Poe供电,则缺点是需要一个支持poe功能的专用网卡,好处是一根网线搞定,不需要另接电源。

如果使用6芯口供电,则需要提供额外的电源。


下图是带poe功能的网卡。

注意看这种网卡上是需要接额外的电源的,就像现在的显卡一样,需要接一路额外的供电。




本文主要说说6芯口的接法。


如下图所示,工业相机常见的6芯口,其中两根为电源,另外四根为外部触发用的IO线。



对应的6芯口线材如下图所示:





其中粗的两根是电源线,其它细线为IO线。








6.2 I/O 接线

不同型号 USB3.0 工业面阵相机的外观有所不同。

本章节主要介绍相机的 I/O 部分如何 接线,接线图中的设备以 C 口方型相机为例。

其他相机可根据接线图中的线缆定义,

结合 1.4 电源及 I/O 接口定义章节进行类推。

6.2.1 Line 0 接线图

相机使用 Line 0 作为硬件触发的信号源时,输入信号的外部设备不同,接线有所不 同。





6.2.2 Line 1 接线图

相机使用 Line 1 作为输出信号时,连接的外部设备不同,接线有所不同。


6.2.3 Line 2 接线图

Line 2 为双向 I/O,可作为输入信号使用,也可作为输出信号使用。


Line2 配置成输入信号

相机使用 Line 2 作为硬件触发的信号源时,输入信号的外部设备不同,接线有所不 同。

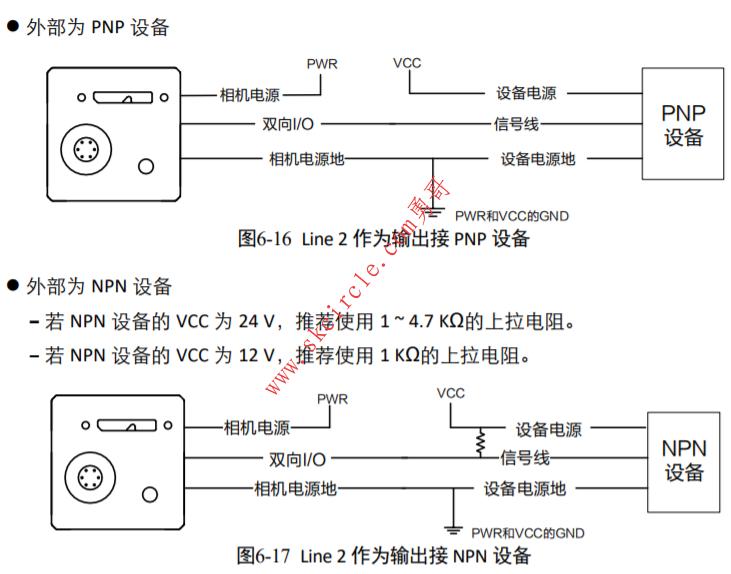

Line2 配置成输出信号

相机使用 Line 2 作为输出信号时,连接的外部设备不同,接线有所不同。


#转载请注明出处 www.skcircle.com 《少有人走的路》勇哥的工业自动化技术网站。如果需要本贴图片源码等资源,请向勇哥索取。
