halcon的高斯金字塔gen_gauss_pyramid和单调算子monotony


高斯金字塔可以生成不同大小的一波图像,按你指定的缩小比例来。

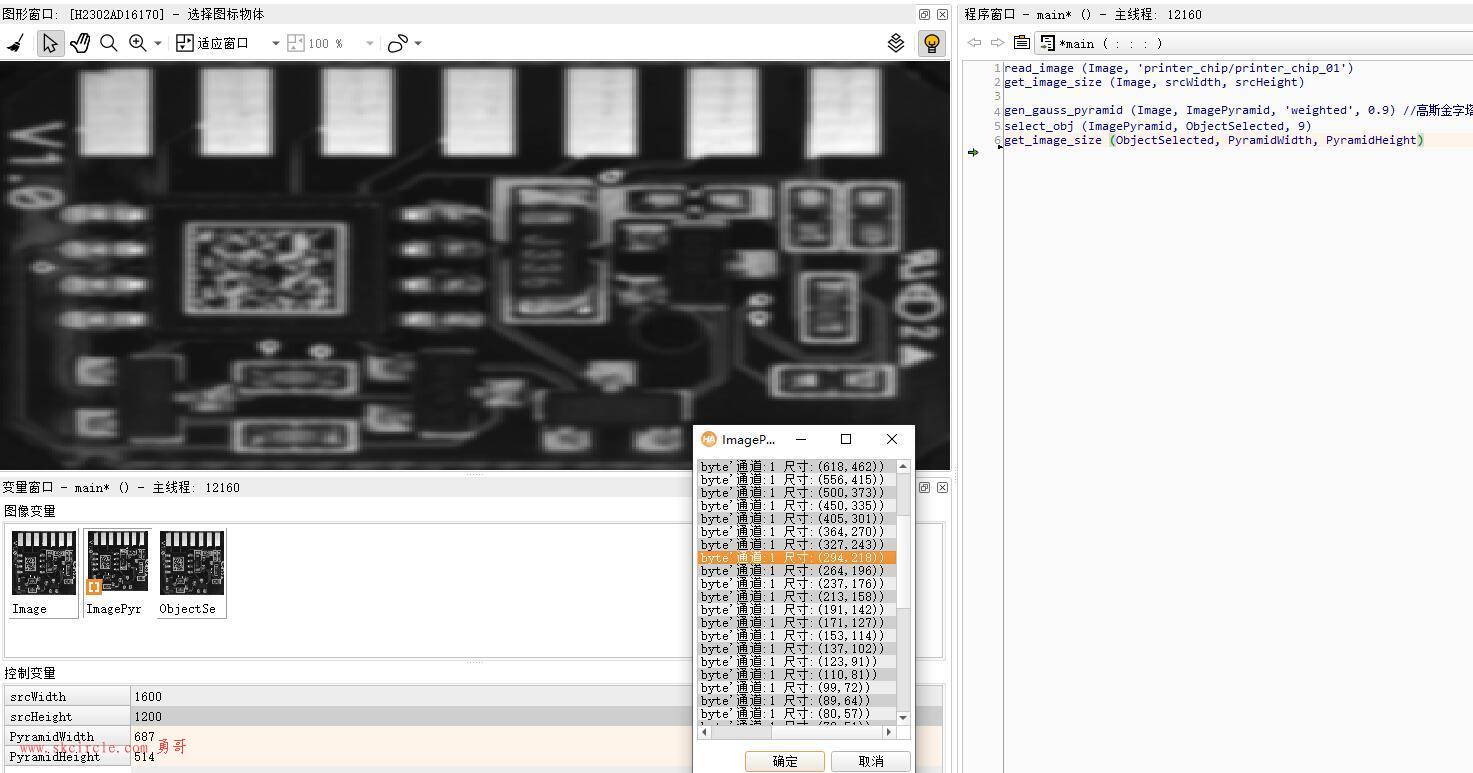

如下图:


算子原型:

gen_gauss_pyramid(Image : ImagePyramid : Mode, Scale : )

gen_gauss_pyramid计算一个按比例缩小的图像金字塔。

下一幅图像缩小的尺度由参数Scale 决定。

例如,Scale的值为0.5将使图像Image 的边缘长度缩短50%。

这完全等同于“正常”金字塔。


参数Mode决定了平均的方式。

有关此参数的更详细描述,请参见affine_trans_image。

在Scale等于0.5的情况下,还有附加的模式“min”和“max”可用。

在这种情况下,选择四个相邻像素的最小值或最大值。



请注意,每一层将以独立图像的形式返回,

即,作为一个图标对象,具有一个矩阵和它自己的域。

可以分别使用select_obj或copy_obj选择单个或多个层。

例程:

read_image (Image, 'mreut')
get_image_size (Image, Width, Height)
dev_close_window ()
dev_open_window (0, 0, Width, Height, 'black', WindowID)
gen_gauss_pyramid (Image, ImagePyramid, 'constant', 0.5)
* 显示全部金字塔层
count_obj (ImagePyramid, Number)
for Index := 1 to Number by 1
  select_obj (ImagePyramid, Level, Index)
  dev_display (Level)
  disp_message (WindowID, 'Pyramid level ' + Index, 'window', 12, 12, 'black', 'true')
  if (Index < Number)
    disp_continue_message (WindowID, 'black', 'true')
    stop ()
  endif
endfor



monotony(Image : ImageMonotony : : )
计算单调操作符。
因此,严格小于当前灰度值的点将被计算在8个邻域内。
这个数字将被输入到输出图像中。


如果有严格的最大值,则返回值8;
在最小值或平台的情况下,将返回值0。
山脊或斜坡将返回相应的中间值。

单调操作符通常用于准备匹配操作,因为它对亮度的修改是不变的。


例程:

read_image (Image, 'printer_chip/printer_chip_01')
gauss_filter(Image,Gauss,5)
monotony(Gauss,Monotony)

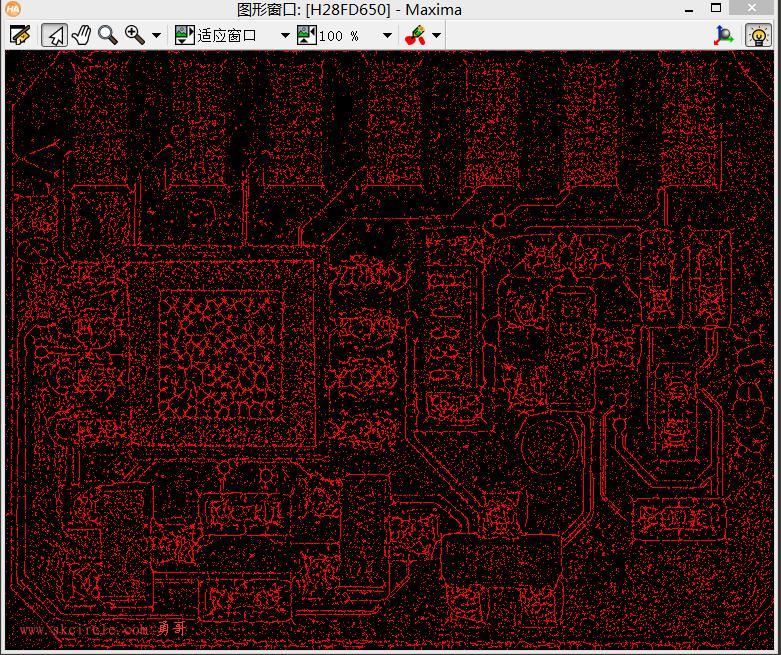

threshold(Monotony,Maxima,8.0,8.0)


threshold(Monotony,Maxima,4.0,4.0)

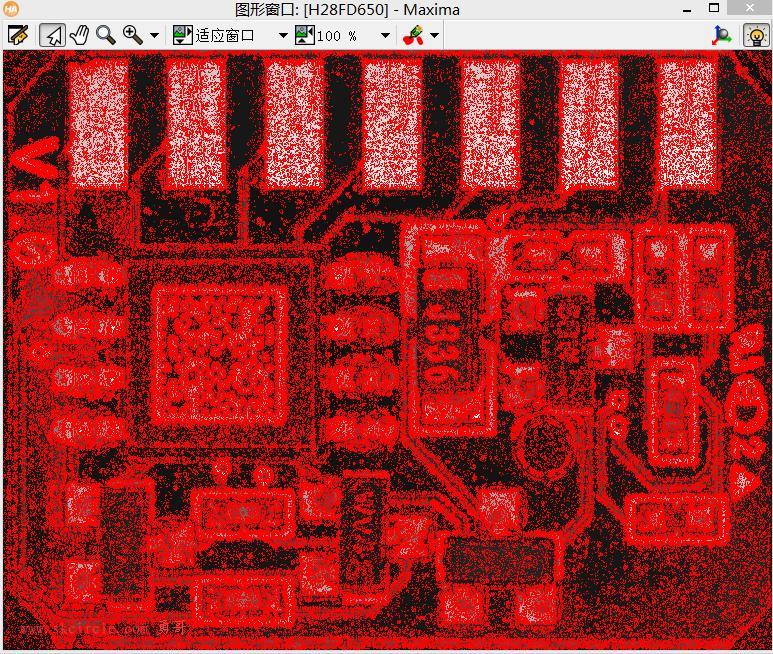

threshold(Monotony,Maxima,5.0,8.0)



---------------------
