膨胀运算在数字形态中的作用是把图像周围的背景点合并到物体中。如果两个物体之间距离比较近，那么膨胀运算可能会使这两个物体连接在一起。膨胀对填补图像分割后物体中的空洞很有用。
dilation1(Region, StructElement:RegionDilation:Iterations:)
功能： 使用用户自定义的结构元素对区域进行膨胀。结果元素是一个区域region,可由这些算子区域产生：gen_circle, gen_rectangle1, gen_rectangle2, gen_ellipse, draw_region, draw_region_polygon, gen_region_points等。
参数： Region(输入参数)：输入区域
StructElement(输入参数)：结构元素(区域)
RegionDilation(输出参数)：膨胀后的区域
Iterations(输入参数)：迭代次数
dilation2(Region, StructElement:RegionDilation:Row, Column, Iterations)
功能：根据参考点，使用用户自定义的结构元素对区域进行膨胀。具体用法参见erosion2.
参数： Region(输入参数)：输入区域
StructElement(输入参数)：结构元素
RegionDilation(输出参数)：膨胀后的区域
Row(输入参数)：参考点行坐标
Column(输入参数)：参考点列坐标
Iterations(输入参数)：迭代次数
dilation_circle(Region:RegionDilation:Radius:)
功能：使用圆形结构元素对区域进行膨胀。
参数： Region(输入参数)：输入区域
RegionDilation(输出参数)：膨胀后的区域
Radius(输入参数)：圆形结构元素的半径
dilation_rectangle1(Region:RegionDilation:Width, Height:)
功能：使用矩形结构元素对区域进行膨胀
参数： Region(输入参数)：输入区域
RegionDilation(输出参数)：膨胀后的区域
Width(输入参数)：矩形结构元素的宽度
Height(输入参数)：矩形结构元素的高度
二值图像的膨胀操作
1、结构的原点设置在结构的内部情况举例

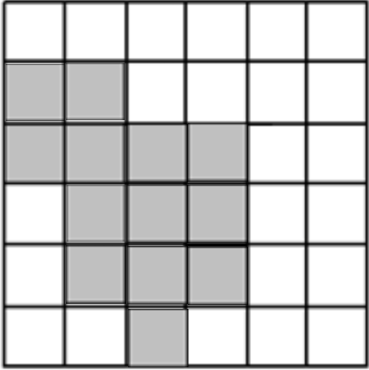

图中左侧(a)为原图像， 右侧(b)为结构元素
操作规则，拿结构元素的原点图像上的黑色方块上一次一次移动
第一步 将结构元素的原点，放置在原图向上的第一个黑色方块上，即
(左侧为原图像， 右侧为输出图像)
第二步 根据此时结构元素在原图上霸占的所有位置，我们在输出图的相应所有位置涂黑，即
第三步 将结构元素的原点移动到下一个原图上的黑色方块， 即
第四步 根据此时结构元素在原图上霸占的所有位置，我们在输出图的相应所有位置涂黑，即
第五步 重复第三步和第四步，直到遍历完毕原图像中所有的黑色方块，我们得到最终输出结果
2、结构的原点设置在结构的外部情况举例
左侧为原图， 右侧为结构元素，注意，这里的结构元素的原点不在结构元素内部
第一步 将结构元素的原点，放置在原图向上的第一个黑色方块上，即
由于位置不够，我在上边界上拓展了一行
第二步 根据此时结构元素在原图上霸占的所有位置，我们在输出图的相应所有位置涂黑，即
第三步 将结构元素的原点移动到下一个原图上的黑色方块，即
第四步 根据此时结构元素在原图上霸占的所有位置，我们在输出图的相应所有位置涂黑，即
第五步 重复第三步和第四步， 直到遍历完毕原图像中所有的黑色方块，我们得到最终输出结果
————————————————
