Halcon截取三维模型-空间ROI2020-11-13 13:54:40

  • 首先加载模型，并将模型移动到窗口中间

  • 模型位姿调整方法在上一篇博客

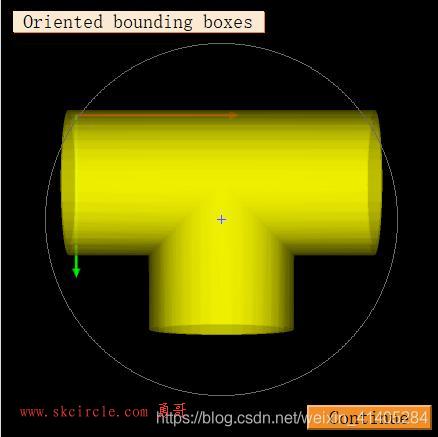

  • 显示模型并输出模型的位姿(Pose)
    在这里插入图片描述

  • 画出待截取部位
    在这里插入图片描述

  • 截取模型

   reduce_object_model_3d_by_view (RegionDifference1, ObjectModel3D2, CamParam, Pose, ObjectModel3DReduced)1

注意：这里的Pose是离线显示模型时输出的位姿，CamParam是自己设置的相机内参，缺一不可。
在这里插入图片描述


标签: halcon  3d处理

作者:勇哥,很想停止 | 分类:3d视觉/点云 | 浏览:6408 | 评论:0
