nx mcd中的双控气缸怎么设置?


勇哥注:

双控气缸、或者双控电磁阈(比如用来开关真空),之所以要双控,是为了避免意外断电断气时物料掉下来。

因此它们的out有两个,比如下面示例的上下气缸,它组合出来的4种可能性如下:

伸出      缩回

true      false       动作:伸出

flase     true        动作:缩回
true      true        当前动作不变

false     false       当前动作不变

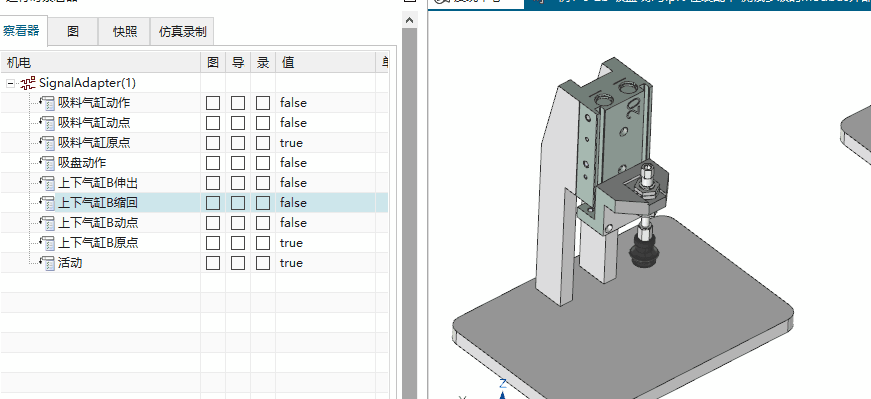

下面是mcd中的设置:

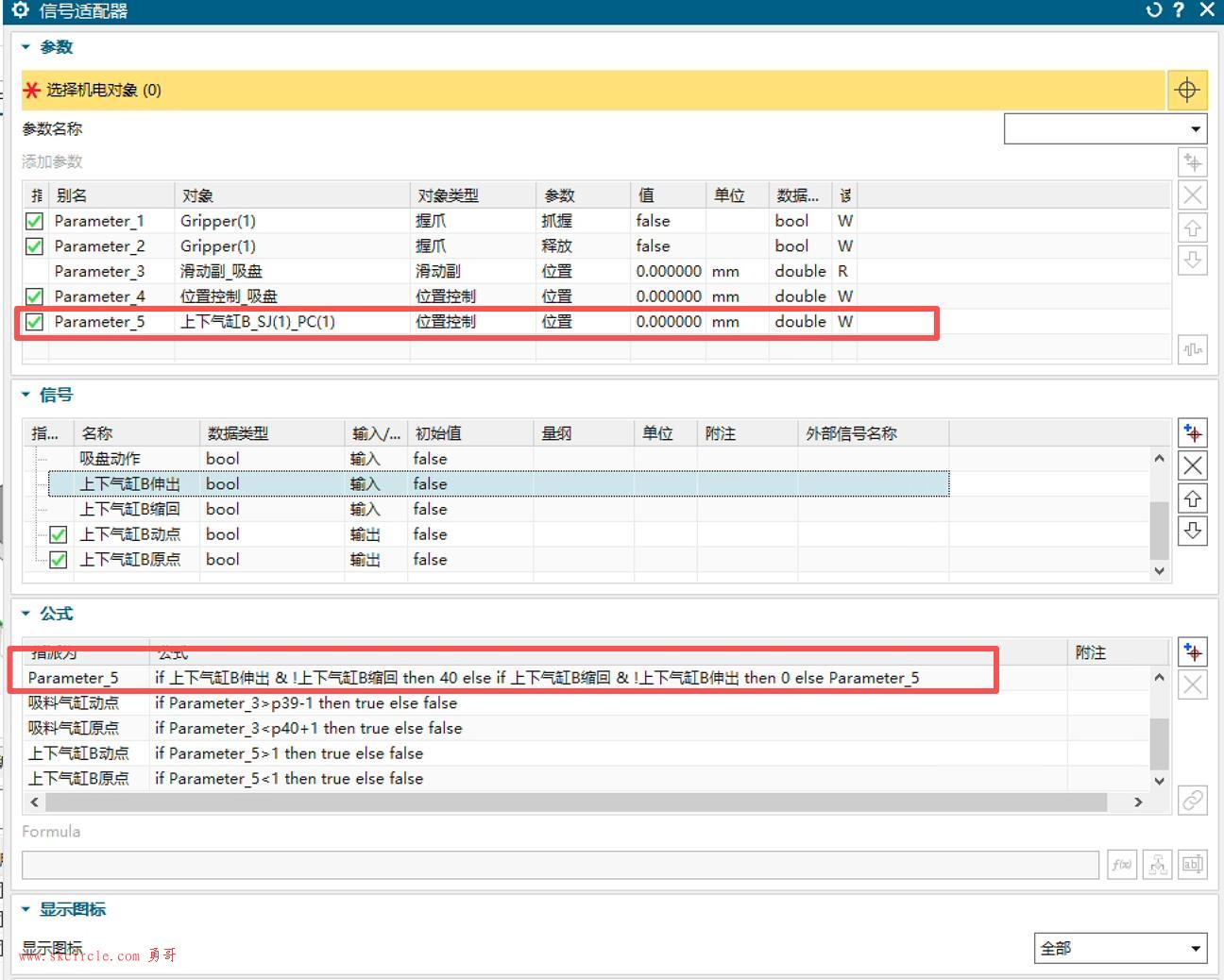

两个out变量的写法如下图所示:

if 上下气缸B伸出 & !上下气缸B缩回 then 40 else if 上下气缸B缩回 & !上下气缸B伸出 then 0 else Parameter_5

这里最关键之处在于最后的else Parameter_5,它表示了下面的两种情况:

true      true        当前动作不变

false     false       当前动作不变






操作效果:
