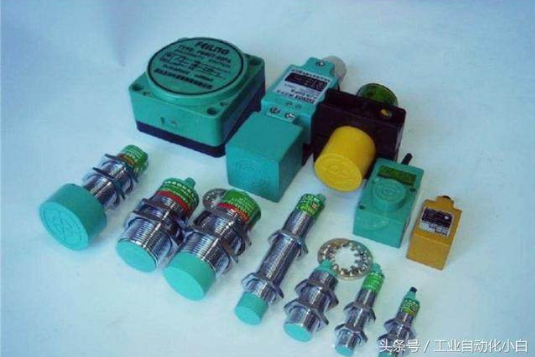

接近开关在很多行业都有应用，特别在工业上用的更加普遍。接近开关的种类有无源，光电式、霍尔式，电容式、涡流式等几大类接近开关，也是在工业以及其它行业用的较多的接近开关。
看着这么多种类的接近开关不要以为很难，它都有一个共同特点，就是有属于自己的检测距离，当可动机械部件位移到它的检测范围内，接近开关就开始动作，但是不同种类的接近开关对检测对象是有要求的。
不同种类接近开关的检测对象物质的选择
无源接近开关的检测对象物质可以是带磁性物质或者铁质材材料，涡流式接近开关的检测对象物质必须是导电材质，电容式接近开关的检测对象物质可以是导体材料、粉末状物质、液体介质也行，霍尔式接近开关的检测对象物质那必须得磁性物质，光电式接近开关的检测对象要求就是可动部件需要带有反光面产生反射光才能驱动光电式接近开关动作。
接近开关两线制
接近开关两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。
接近开关三线制引线有颜色标识
接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。
接近开关三线制接线，因为接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。如果是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。如果是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。
接近开关怎么判断是NPN型还是PNP型
由二极管的特性可知，P代表阳极（+）N代表阴极（-）。又因为二极管正向导体反向截止。三极管可以看作是由两个二极管组成。而又知道接近开关电源正极，它就相当于三极管的基极，因此以电源正作为出发点。用万用表的电阻档，红表笔接电源正，黑表笔分别接0v电源线和信号线，如果分别测量电阻很小，在交换表笔测量，如果分别测量电阻很大，那么可以此接近开关是NPN型，反之是PNP型接近开关。

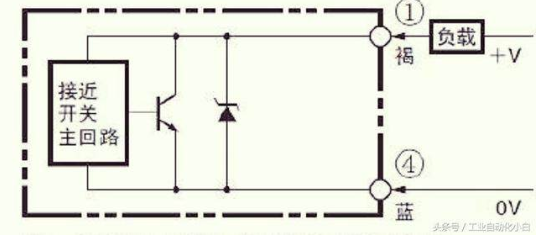

接近开关的两线制接线图

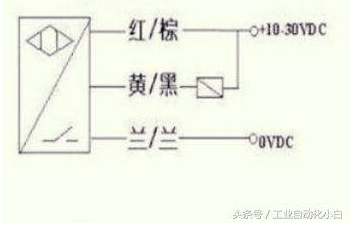

接近开关三线制NPN型接线图

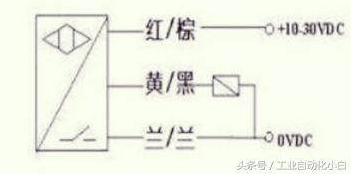

接近开关三线制PNP型接近图
接近开关的使用选择好检测对象物质，正确接线，然后安装时，把检测距离调好。接近开关的主要与二次电气元件组合使用，如中间继电器，交流接触器、电磁阀等。
来源：头条号工业自动化小白
