Halcon算子学习:create_pose


create_pose

创建3D位姿

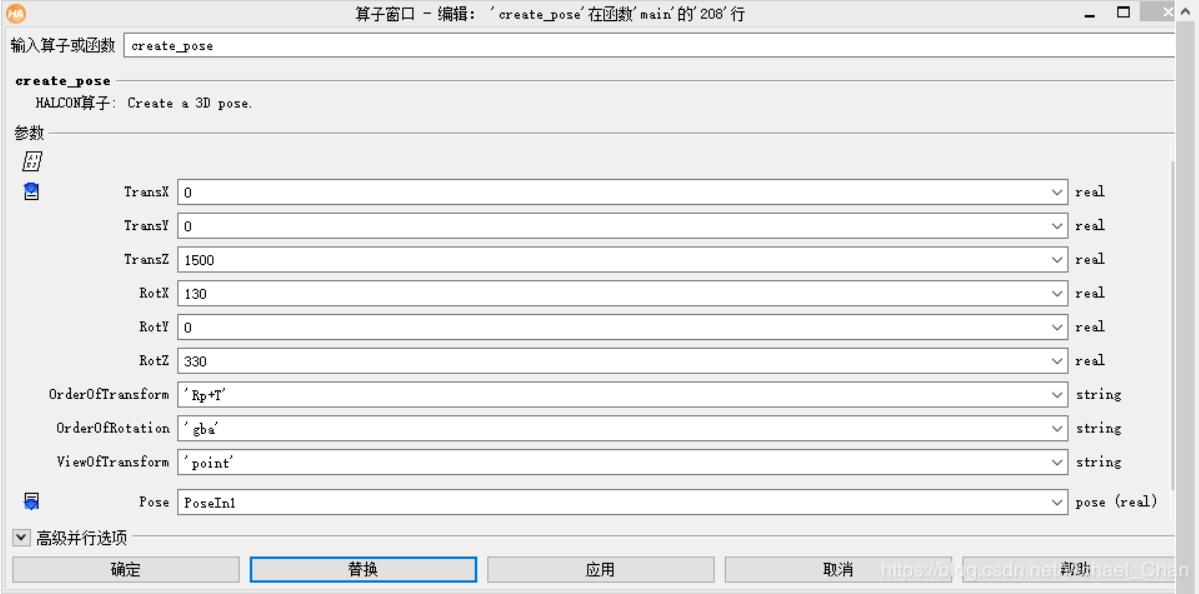

( : : TransX, TransY, TransZ, RotX, RotY, RotZ, OrderOfTransform, OrderOfRotation, ViewOfTransform : Pose)

输入:


TransX

沿x轴平移(以[m]为单位)。

默认值:0.1

建议值:-1.0,-0.75,-0.5,-0.25,-0.2,-0.1,-0.5,-0.25,-0.125,-0.01、0.0、0.01、0.125、0.25、0.5、0.1、0.2、0.25、0.5 ,0.75、1.0


TransY

沿y轴平移(以[m]为单位)。

默认值:0.1

建议值:-1.0,-0.75,-0.5,-0.25,-0.2,-0.1,-0.5,-0.25,-0.125,-0.01、0.0、0.01、0.125、0.25、0.5、0.1、0.2、0.25、0.5 ,0.75、1.0


TransZ

沿z轴平移(以[m]为单位)。

默认值:0.1

建议值:-1.0,-0.75,-0.5,-0.25,-0.2,-0.1,-0.5,-0.25,-0.125,-0.01、0.0、0.01、0.125、0.25、0.5、0.1、0.2、0.25、0.5 ,0.75、1.0


RotX

绕Rodriguez向量的x轴或x分量旋转(以[°]为单位或无单位)。

默认值:90.0

建议值:0.0、90.0、180.0、270.0

典型值范围:0≤RotX≤360


RotY

绕Rodriguez向量的y轴或y分量旋转(以[°]为单位或无单位)。

默认值:90.0

建议值:0.0、90.0、180.0、270.0

典型值范围:0≤RotY≤360


RotZ

绕Rodriguez矢量的z轴或z分量旋转(以[°]或不带单位)。

默认值:90.0

建议值:0.0、90.0、180.0、270.0

典型值范围:0≤RotZ≤360


OrderOfTransform

旋转和平移的顺序。

默认值:“ Rp + T”

建议值:“ Rp + T”,“ R(p-T)”


OrderOfRotation

旋转值的含义。

默认值:“ gba”

建议值:“ gba”,“ abg”,“ rodriguez”


ViewOfTransform

变换视角。

默认值:“point”

建议值:“ point”,“ coordinate_system”


输出:


Pose

3D姿势。

元素数:7

算子描述


1. create_pose创建3D姿势-Pose。 姿势描述了刚性3D变换,即由任意平移和旋转组成的变换,具有6个参数:TransX,TransY和TransZ分别指定沿x,y和z轴的平移,而RotX ,RotY和RotZ描述旋转。

(注:仅改变物体位置而不改变其形状与大小的变换。即1)点之间的距离不变;2)线之间的夹角不变。点积保持不变的线性变换是刚性变换。


2. 3D姿态通常以两种方式使用:首先,描述一个坐标系相对于另一坐标系的位置和方向(例如,零件坐标系相对于相机坐标系的姿态,简而言之:零件相对姿态;

其次是描述如何在两个坐标系之间转换坐标(例如,将点从零件坐标转换为摄像机坐标)。


3. 方向表示(旋转)

1)围绕任意轴的3D旋转可以多种方式由3个参数表示。 HALCON允许您使用参数OrderOfRotation在其中三个中进行选择:如果传递值’gba’,则旋转将通过以下围绕三个轴的旋转链来描述(有关旋转矩阵Rx,Ry,Rz的内容,请参见hom_mat3d_rotate):


2)Rgba 在文献中表示为“ Yaw-Pitch-Roll 翻滚-偏航-仰俯”。

请注意,您可以通过两种方式“读取”该链:如果从右侧开始,则始终相对于全局(即固定或“旧”)坐标系进行旋转。 因此,可以理解为:首先绕着z轴旋转,然后绕着“旧” y轴旋转,最后绕着“旧” x轴旋转。 相反,如果您从左到右阅读,则相对于局部(即“新”)坐标系进行旋转。 然后,对应于以下内容:首先绕x轴旋转,绕“新” y轴旋转,最后绕“新(等)” z轴旋转。


从右到左读取对应于以下算子调用顺序:

  hom_mat3d_identity (HomMat3DIdent)
  hom_mat3d_rotate (HomMat3DIdent, RotZ, 'z', 0, 0, 0, HomMat3DRotZ)
  hom_mat3d_rotate (HomMat3DRotZ, RotY, 'y', 0, 0, 0, HomMat3DRotYZ)
  hom_mat3d_rotate (HomMat3DRotYZ, RotX, 'x', 0, 0, 0, HomMat3DXYZ)

相反,从左向右读取对应于以下算子调用顺序:

  hom_mat3d_identity (HomMat3DIdent)
  hom_mat3d_rotate_local (HomMat3DIdent, RotX, 'x', HomMat3DRotX)
  hom_mat3d_rotate_local (HomMat3DRotX, RotY, 'y', HomMat3DRotXY)
  hom_mat3d_rotate_local (HomMat3DRotXY, RotZ, 'z', HomMat3DXYZ)

3)在OrderOfRotation中传递“ abg”时,旋转对应于以下链:



Rabg在文献中表示为“ Roll-Pitch-Yaw 翻滚-偏航-仰俯”。


4)如果在OrderOfRotation中传递“rodriguez”,则旋转参数RotX,RotY和RotZ将被解释为所谓的Rodriguez旋转向量的x,y和z分量。 向量的方向定义为(任意)旋转轴。 向量的长度通常定义为正方向的旋转角度。 此处,使用Rodriguez向量的变体,其中向量的长度定义为旋转角一半的正切值:


请注意,这些3D位姿可能是模棱两可的,这意味着齐次变换矩阵可以具有多个位姿表示形式。 例如,对于Rgba (b=±90)以下位姿对应于相同的齐次变换矩阵:

// 两种变换形式下,最终变换后的坐标位姿一样的
  create_pose(0, 0, 0, 30 , 90, 54, 'Rp+T', 'gba', 'point', Pose1)
  create_pose(0, 0, 0, 17, 90, 67, 'Rp+T', 'gba', 'point', Pose2)

如果这会导致问题,则可以改用齐次变换矩阵或四元数(axis_angle_to_quat)表示旋转。


4.对应的齐次变换矩阵

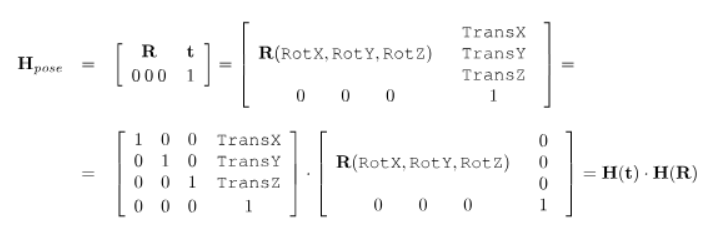

1)您可以使用运算符 pose_to_hom_mat3d 获得与姿势相对应的齐次变换矩阵。 在标准定义中,这是以下齐次变换矩阵,可以将其分解为两个单独的矩阵,一个用于平移(H(t)),一个用于旋转(H(R)):


2)坐标转换


下面的等式描述了如何使用位姿(Pose)或更确切地说,即其相应的齐次变换矩阵image.png(输入和输出点作为齐次矢量,另请参见affine_trans_point_3d)将一个点的从坐标系1转换为坐标系2。 请注意,要将点从坐标系1转换为坐标系2,请使用描述坐标系1相对于坐标系2的姿态的转换矩阵(HomMat3DFrom1In2)。


这对应于以下算子调用:

  pose_to_hom_mat3d(PoseOf1In2, HomMat3DFrom1In2)
  affine_trans_point_3d(HomMat3DFrom1In2, P1X, P1Y, P1Z, P2X, P2Y, P2Z)

3)非标准位姿定义


到目前为止,我们已经描述了标准姿势定义。 要创建此类姿势,请为参数OrderOfTransform选择(默认)值“ Rp + T”,为ViewOfTransform选择“ point”。 通过为这些参数指定其他值,您可以创建非标准位姿类型,我们将在下面简要描述。 请注意,仅为了向后兼容才支持这些表示类型。 我们强烈建议使用标准类型。


如果为OrderOfTransform选择’R(p-T)’,则创建的位姿对应于以下变换链,即旋转和平移的顺序相反,并且平移取反:


如果为ViewOfTransform选择’coordinate_system’,则转换顺序保持不变,但旋转角度将被取反。 请注意,与其名称相反,这并不等同于变换坐标系



4)返回的数据结构


创建的3D姿势以Pose返回,该姿势是长度为7的元组。 前三个元素包含平移参数TransX,TransY和TransZ,然后是旋转参数RotX,RotY和RotZ。 最后一个元素对使用参数OrderOfTransform,OrderOfRotation和ViewOfTransform选择的姿势的表示类型进行编码。 下表列出了可能的组合。 如前所述,我们建议仅使用OrderOfTransform ='Rp + T’和ViewOfTransform ='point’的表示类型(代码0、2和4)。


您可以使用convert_pose_type将姿势转换为其他表示类型,并使用get_pose_type查询类型。



————————————————

版权声明:本文为CSDN博主「Leon_Chan0」的原创文章,遵循CC 4.0 BY-SA版权协议,转载请附上原文出处链接及本声明。

原文链接:https://blog.csdn.net/Vichael_Chan/article/details/102716011


本文出自勇哥的网站《少有人走的路》wwww.skcircle.com,转载请注明出处!讨论可扫码加群:
