几何变换详解2020-07-12 08:44:29

在三维图形学中，几何变换大致分为三种，平移变换（Translation），缩放变换（Scaling），旋转变换（Rotation）。以下讨论皆针对DirectX，所以使用左手坐标系。

平移变换

将三维空间中的一个点[x, y, z, 1]移动到另外一个点[x', y', z', 1]，三个坐标轴的移动分量分别为dx=Tx, dy=Ty, dz=Tz, 即

x' = x + Tx

y' = y + Ty

z' = z + Tz

平移变换的矩阵如下。

缩放变换

将模型放大或者缩小，本质也是对模型上每个顶点进行放大和缩小（顶点坐标值变大或变小），假设变换前的点是[x, y, z, 1]，变换后的点是[x', y', z', 1]，那么

x' = x * Sx

y' = y * Sy

z' = z * Sz

缩放变换的矩阵如下。

旋转变换

这是三种变换中最复杂的变换，这里只讨论最简单的情况，绕坐标轴旋转，关于绕任意轴旋转，在后续的随笔中介绍。

绕X轴旋转

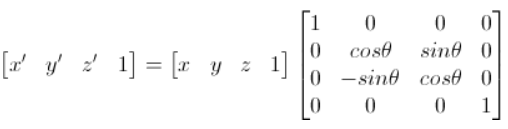

绕X轴旋转时，顶点的x坐标不发生变化，y坐标和z坐标绕X轴旋转θ度，旋转的正方向为顺时针方向（沿着旋转轴负方向向原点看）。[x, y, z, 1]表示变换前的点，[x', y', z', 1]表示变换后的点。变换矩阵如下。

关于旋转的正方向，OpenGL与多数图形学书籍规定旋转正方向为逆时针方向（沿着坐标轴负方向向原点看），比如Computer Graphics C Version，p409。

绕Y轴旋转

绕Y轴旋转时，顶点的y坐标不发生变化，x坐标和z坐标绕Y轴旋转θ度。[x, y, z, 1]表示变换前的点，[x', y', z', 1]表示变换后的点。变换矩阵如下。

绕Z轴旋转

绕Z轴旋转时，顶点的z坐标不发生变化，x坐标和y坐标绕Z轴旋转θ度。[x, y, z, 1]表示变换前的点，[x', y', z', 1]表示变换后的点。变换矩阵如下。

绕坐标轴旋转的矩阵推导

上面三个旋转矩阵是如何得来的呢？我们推导一下，首先看一下二维的情况，再扩展到三维即可。实际上上面三种绕坐标轴旋转的情况属于特殊的二维旋转，比如绕Z轴旋转，相当于在与XOY平面上绕原点做二维旋转。

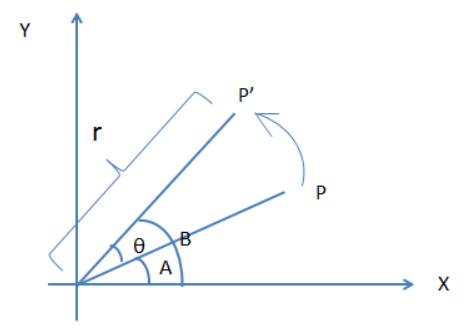

假设点P(x, y)是平面直角坐标系内一点，其到原点的距离为r，其与X轴的夹角为A，现将点P绕原点旋转θ度，得到点P'(x', y')，P'与X轴的夹角为B，则A = B - θ。（注意，在二维坐标中，逆时针旋转时角度为正，顺时针旋转时角度为负，下图中由P旋转到P'，角度为θ，若是由P'转到P，则角度为-θ）。
