少有人走的路合并region
select_shape(ConnectedRegions1, SelectedRegions1, 'area', 'and', 550, 99999) select_obj(SelectedRegions1, obj1, 1) select_obj(SelectedRegions1, obj2, 2) union2(obj1, obj2, RegionUnion)
union2算子，把两个region合并成一个RegionUnion区域，如下图红色所标识区域。
还有一个相关算子union1，也是合并区域，它是自身与另一个区域合并到自身。
扩大和缩小区域（腐蚀膨胀算子）
膨胀算子
select_obj(SelectedRegions1, obj1, 1)
dev_set_draw('margin')
dev_set_line_width(1)
dev_set_color('green')
dev_display(ImageReduced)
dilation_circle(obj1, RegionDilation, 3.5)
dev_display(RegionDilation)
dilation_circle(obj1,RegionDilation,3.5)
算子dilation_circle以圆形为模板，对large图像进行膨胀运算，3.5指的是模板半径。
在下图中绿色框就是膨胀后的区域，这个区域设定项目dev_set_draw('margin') 显示为了线框模式。
算子dilation_rectangle1
则是使用一个矩形的结构元素来膨胀图像
腐蚀算子
erosion_circle(Region : RegionErosion : Radius : )
用一个圆形的结构元素进行腐蚀图像 （小于半径的区域会被腐蚀掉，一般用于有弧形的区域，大多数用这个算子）
示例：erosion_circle(obj1, RegionErosion, 3.5)
效果如下图所示，红色区域向内缩小了3.5个半径，形成新区域RegionErosion
取区域特征值
常见的有如下算子：
area_center(obj1, Area, Row, Column)
用于获取区域的面积和中心
smallest_circle(obj1, Row3, Column3, Radius)
获取圆形区域的参数，圆心与半径
smallest_rectangle1(obj1, Row12, Column12, Row22, Column22)
获取矩形区域的参数，大小与位置

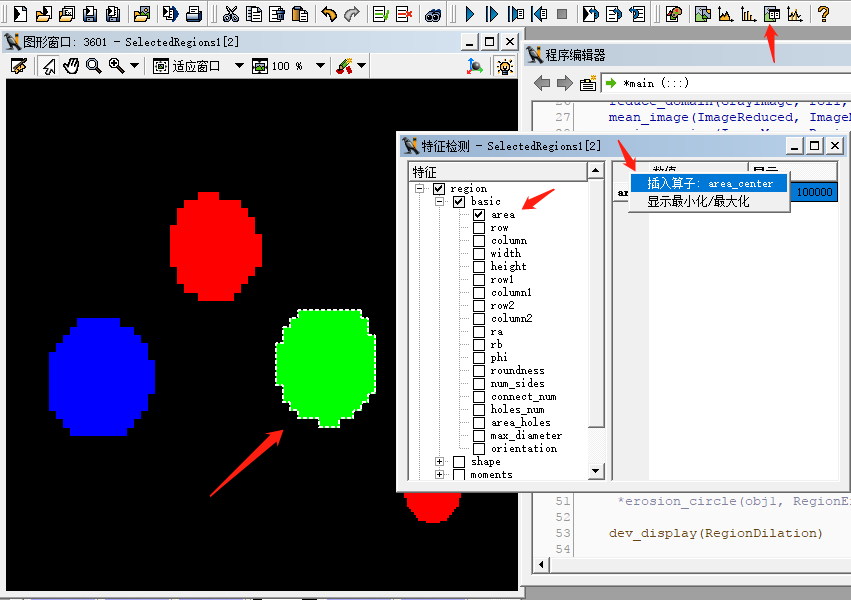

取对象特征的算子没有必要记忆，完全可以通过向导（特征检测）来生成代码，如下图所示的操作：
注意你必须先用鼠标点击屏幕上的一个对象，然后再启动向导。
---------------------
作者：hackpig
来源：www.skcircle.com
版权声明：本文为博主原创文章，转载请附上博文链接！
