少有人走的路勇哥想做到下面的效果：
几何定位后其坐标给blob的roi做参考，实现物料无论怎么移动旋转，blob的roi都维持相对位置不变的效果。
这个也就是halcon的仿射变换常见的应用。
先把程序丢上来：

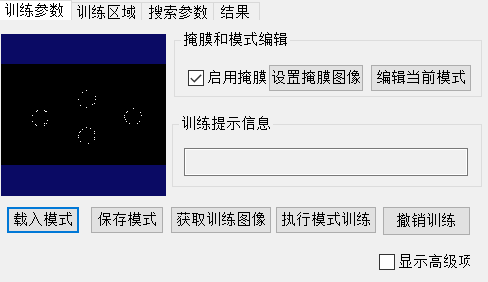

（一）几何定位的设置
主要设置了掩膜，搜索区域（1个），找到一个固定的特征点。
下图是找到的固定特征点。
（二）blob工具
主要设置ROI区域为仿射矩roi， 这个是关键地方，否则得不到roi跟随几何变换的效果。
然后修剪功能主要是去掉小块的干扰区域用的。
（三）显示结果
可以新建一个视图，然后鼠标拖动要显示结果的工具往视图丢，在弹出的对话框选择要该工具可以显示的项目。

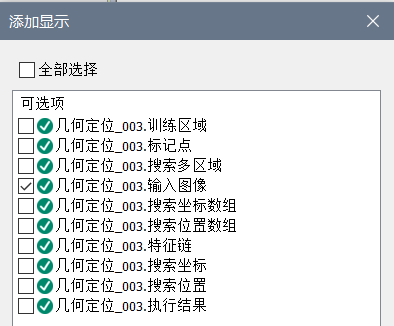

下图是几何变换工具可以显示的内容。
下图是blob工具可以显示的内容。
如果对选择不满意，可以双击视图，删除掉一些不需要的项目。
（四）其它
其它的就没啥子好说的了。
---------------------
