少有人走的路欧姆龙光电开关接线方法：
棕接正，蓝接负（公共端），黑和白色一般为输出信号线，到底是接黑色还是白色要看说明书了，一般是黑色和白色，一个是常开信号，一个是常闭信号。你要用到什么信号就接哪一个。
“现在光电遮挡是有的反应的，但PLC没反应！”。这个还要看你的PLC是低电平信号有效还是高电平信号有效。若你的PLC是低电平信号有效你就要选用NPN型光电开关，反之就要选PNP型光电。
BN棕色，BU蓝色，WH白色，BK黑色，GY灰色，棕色和蓝色为电源线，棕色正极，蓝色负极，白色公共端子，黑色常开线，灰色常闭线，如果要开关感应后有信号输出就用白色和黑色线，电源还是棕色和蓝色，如果是想在开关感应后所使用的电器停止工作那就用白色和灰色线，电源线不变。
欧姆龙光电开关5线怎么接线： 一般都是茶色和蓝色电源，白;黑;灰是内部继电器触点，通电后提供光信号，测量就确认公共端-常开-常闭。
u型4个引出线的光电开关怎样接线： 光电开关的接线方法 一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适
光电传感器的特点
光电开关是一种靠感应外部物体对其内部接受到的光强度之影响，而达到输出转换的传感器，它可非接触式感应，感应距离远，反应速度快，安全可靠，使用寿命长，是理想的检测，计数及安全防护等场合的有效工具。
光电开关安装注意事项
1.光电开关应避免下列环境：水、油、灰尘多及室外太阳光等直射的地方。
2.对射式并置使用时，相互间隔维持在检测距离0.4倍以上。
3.反射式光电开关并置使用时，相互间隔维持在检测距离的1.4倍以上。
4.反射式光电开关检测距离受检测物质的材质、大小、表面反射率的影响。

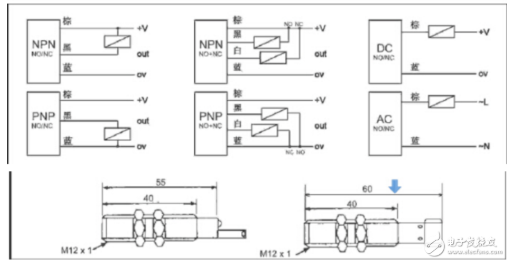

光电开关接线图
附录：常用的接近开关
槽型光电开关
限位开关
磁性开关
