三菱PLC练习题基础篇,附答案(2)

C:轻松的练习:C-2 应用定时器程序-1

off-delay定时器,One-shot定时器

要求: 按下x20后立刻松手,红灯(y5)点亮,维持点亮3秒后关闭。

           按下x21后(上升沿)绿灯(y6)点亮,维持点亮5秒后关闭

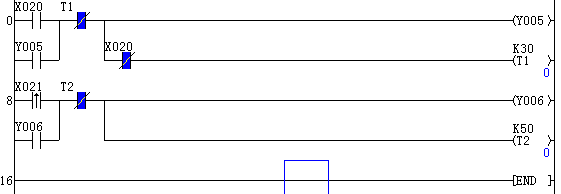

参考程序如下:



第0步的代码我们称为off-delay定时,第8步的代码我们称为on-short定时。

前者如果你按住x20不放手,则红灯(y5)亮,但是定时器t1不会计时,你必须松开x20。

后者如果你按住x21不放手,仍然是5秒后关闭绿灯(y6)



C:轻松的练习:C-3 应用定时器程序-2

应用订时器,学习一个信号灯闪烁的例子

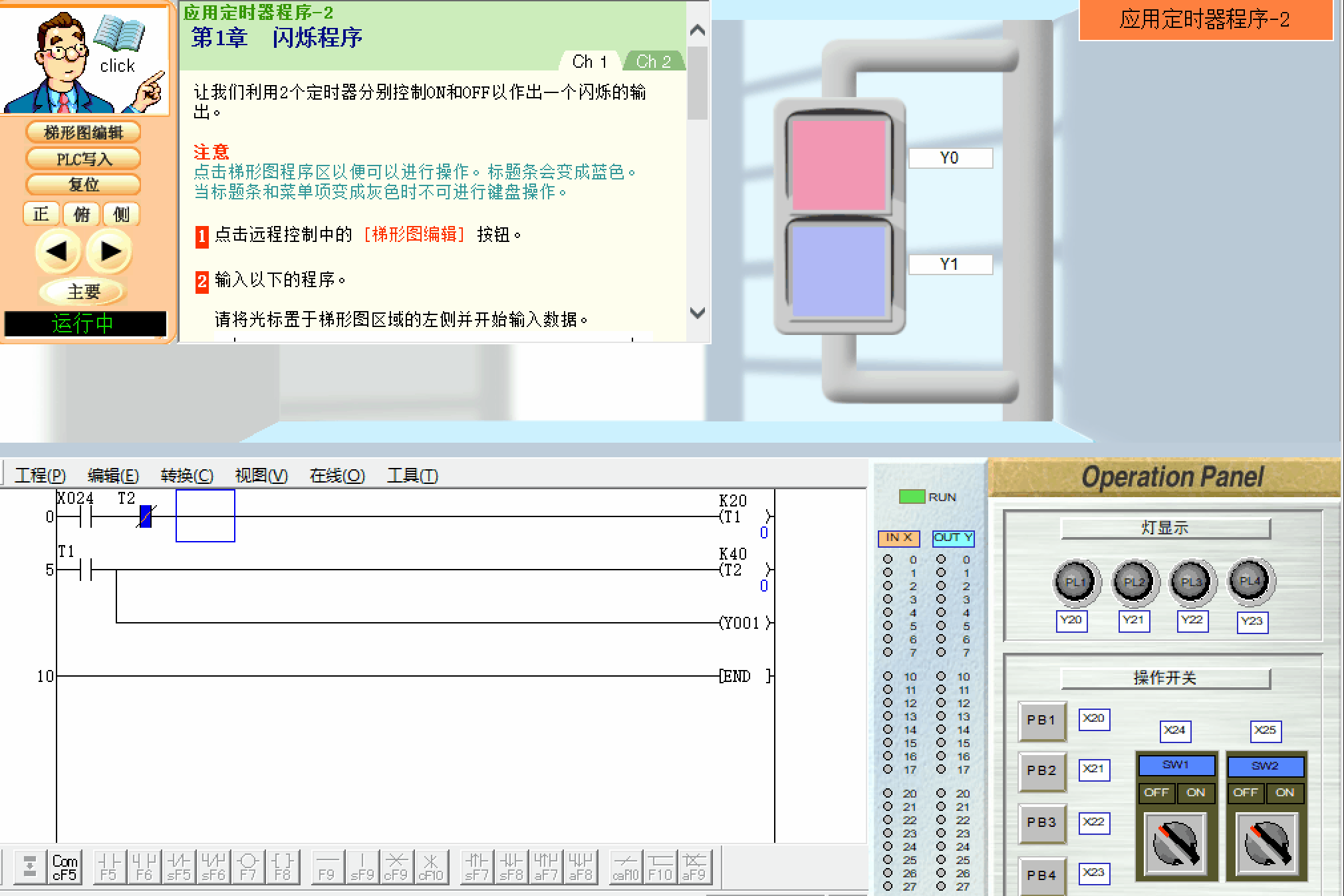

要求: 如下图,按下自锁按钮x24后,2秒钟后绿灯亮,维持4秒后熄灭,然后循环如此。


image.png image.png


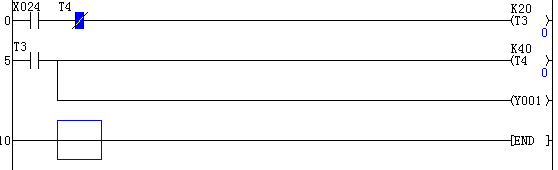

参考程序如下:




C:轻松的练习:C-4 基本计数器程序

使用计数器,学习控制方法

要求: 如下图,按下自锁按钮x3,x2后拉带转动/小人开始放料
           x0感应器开始计数放置了多少产品。计数到达10后另一个小人来搬运产品。
           人工按一下复位计数器x1后计数器清零,重新开始计数

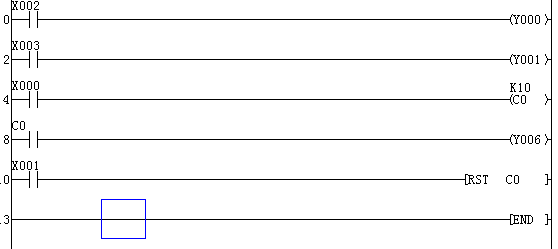

参考程序:
