少有人走的路做为学习WF的学习成果，勇哥写了这个Mtv点歌软件。
在每学一门语言或者框架时，勇哥都写过类似功能的软件。
浪费点文章的位置把其它版本的放这里给各位把玩一下吧：
------------------------------
Python版本的：
《Python Tkinter 学习成果：点歌软件music》
plc+单片机+c#版本：
《欧姆龙cp1h常用指令学习（十四）练习篇一：红外线遥控点歌》
C#版本的：
vc++与Qt版：
《vs2013+Qt的学习小程序：点歌软件》
用FW来实现这种软件的功能，从功能上来讲是属于把简单的问题复杂化，但是做为FW的入门练习勇哥觉得还是不错的。
（一） 界面与说明
界面如下图所示。
说明一下：
（1） 宿主程序的功能需求
功能很简单：
全部歌曲页的内容是读取了指定目录下的全部扩展名为*.mkv, *.mp3的音视频文件。
选中的歌曲页是由“全部歌曲”页面添加过来的歌曲。 可以删除该页选中的歌曲。
两个页都可以搜索歌曲，搜索框用户通过输入首拼方式查询结果，并更新列表。（首拼示例： 一壶老酒 YHLJ）
双击歌曲名字，调用视频播放器播放。
（2） 界面上流程编辑功能分三个部分： 工具箱、工具属性面板、流程编辑区
（3） 按宿主程序功能的需求，勇哥把流程分成六个，如下：
（4） 宿主程序中执行6个流程的时机如下：
更新歌曲： 点击
显示选中的歌曲： 点击
删除歌曲： 点击
添加到选中歌曲： 点击
搜索歌曲：
文本框内容改变时
播放歌曲： 双击歌曲列表的项目时
（5） 流程截图如下：
（更新歌曲）
（显示选中的歌曲）
（删除歌曲）
（添加到选中歌曲）
（搜索歌曲）
（播放歌曲）

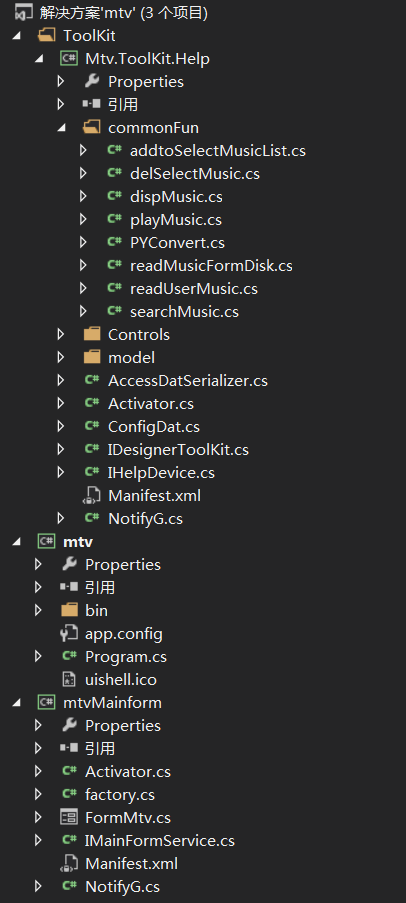

（二）程序结构
程序结构中：
Mtv.ToolKit.Help, mtvMainform都是OSGI的插件模块。它们都是类库。
有关OSGI的模块知识，详见勇哥另一篇文章《OSGI.NET 模块化示例演示 》
工程mtv是应用程序，它会载入插件mtvMainform显示窗体。
（三） 知识点备注
（1）获取并启动主界面
OSGI的主控程序主要做两件事：
启动模块运行时
获取并启动主界面
有关主控程序的知识，详见勇哥另一个贴子《创建OSGI主程序》
下面是主控程序的代码，在programe.cs中。
private static void RunApplication()
{
Application.EnableVisualStyles();
Application.SetCompatibleTextRenderingDefault(false);
using (BundleRuntime bundleRuntime = new BundleRuntime())
{
bundleRuntime.Start();
// 获取Form服务，并运行。
Form mainForm = bundleRuntime.GetFirstOrDefaultService<Form>();
if (mainForm != null)
{
Application.Run(mainForm);
}
}
}工程mtvMainform做为OSGI的一个模块启动。
它由启动器Activator.cs启动。
启动器中下面这句话注册全局服务，注册了我们要启动的窗体FormMtv。
context.AddService<Form>(MainForm);
启动器完整代码如下：
using Mtv.ToolKit.Help;
using Mtv.ToolKit.Help.model;
using System;
using System.Activities.Presentation.Toolbox;
using System.Activities.Statements;
using System.Collections.Generic;
using System.ServiceModel.Activities;
using System.Text;
using System.Windows.Forms;
using UIShell.OSGi;
namespace mtvMainform
{
internal delegate void CloseFormDelegate();
public class Activator : IBundleActivator
{
private FormMtv MainForm { get; set; }
public static IBundleContext Context { get; set; }
public void Start(IBundleContext context)
{
Context = context;
MainForm = new FormMtv();
context.AddService<Form>(MainForm);
}
public void Stop(IBundleContext context)
{
context.RemoveService<Form>(MainForm);
CloseFormDelegate closeFormDel = delegate()
{
MainForm.Close();
};
if (!MainForm.IsDisposed)
{
MainForm.BeginInvoke(closeFormDel);
}
}
}
}（2）流程设计器、流程工具箱、流程属性是怎么安置到winform界面上的。
虽然workflow是基于wpf的，但是可以通过ElementHost控件（wpf交互功能）安置在winform上面。
主界面上放置了三个ElementHost控件。
下面的代码为三个elementHost控件赋值。
private factory factory = new factory();
public string Title { get; set; }
public FormMtv()
{
InitializeComponent();
factory.RegisterMetadata();
elementHost1.Child = factory.LoadToolBox(0); //工具箱
elementHost3.Child = factory.LoadDesigner(""); //流程设计器
elementHost2.Child = factory.LoadPropertyInspector(); //属性
}（3）运行工作流程
如文章开头所述，程序定义了6个工作流程，与界面的控件操作进行绑定。
下面是运行工作流程的代码：
参数fname传入流程的名字。
参数designer是流程的设计器，如果指定，则会启动流程追踪功能（下面会谈到什么是流程追踪）。
参数 param是传入流程中的某些活动所需要的输出与输出参数。
private WFDesignDebugTracking tracker = null;
/// <summary>
/// 运行工作流
/// </summary>
/// <param name="fname">传入流程名字</param>
/// <param name="designer">designer!=null 追踪</param>
/// <param name="param">有参数则传参数</param>
/// <returns></returns>
public bool RunFlow(string fname, WorkflowDesigner designer=null, IDictionary<string, object> param = null)
{
try
{
string filePath = AppDomain.CurrentDomain.BaseDirectory + "flowXmal\\" + fname;
DynamicActivity activityXaml = ActivityXamlServices.Load(filePath) as DynamicActivity;
WorkflowApplication instance = null;
if (null == param)
instance = new WorkflowApplication(activityXaml);
else
instance = new WorkflowApplication(activityXaml, param);
tracker = null;
if (designer != null)
{
tracker = new WFDesignDebugTracking(designer);
instance.Extensions.Add(tracker);
}
instance.Extensions.Add(fname); //new StringWriter());
instance.Completed = WorkflowCompleted; //流程完成事件
instance.OnUnhandledException = WorkflowUnhandledException; //流程异常处理
instance.Run();
NotifyG.Debug(fname + ":运行(开始)");
}
catch (Exception ex)
{
NotifyG.Error(ex.ToString());
return false;
}
return true;
}（4）流程追踪
它是一种调试功能，一方面可以记录每个活动的运行信息，另一方面可以定位当前正在运行的位置。
勾选主界面上的”工作流开启跟踪“，随便运行一个流程，比如”更新歌曲“。
可以看到设计器上会以黄色框提示你当前运行到了什么位置。
这种提示可以提醒你是否流程出错退出或者走的分支不是你想要的。
如果你想下断点让它停止下来，目前勇哥用的WF4.5还没这种功能。
注意，如果你是在VS中调试流程，是可以下断点的，但是像本例中，通过载入xmal的流程，则无法下断点。
（5）流程变量、活动的输入与输出参数
活动的输入与输出参数是活动专有的参数，对应流程中的InArgument与OutArgument。可以在宿主程序那边为该类型参数赋值。
而流程变量比较特殊，在宿主程序中要通过静态变量或者静态对象的方式进行赋值。
下面是活动”读取歌曲“的完整代码。
从中我们可以看到输入输出参数：
public InArgument<string> MusicFileDicPath { get; set; }
public OutArgument<TmusicList> OutMusicDicList {get;set;}其中MusicFileDicPath参数勇哥直接赋值了一个字符串常量。
输出参数OutMusicDicList则和输出参数outMusic绑定了起来，这个类型TmusicList还是个自定义的数据类型。
有关自定义数据类型做为参数的知识，请参见勇哥另一篇贴子《WF小练习：自定义变量和参数的数据类型》
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Activities;
using System.ComponentModel;
using System.IO;
using System.Activities.Presentation.Metadata;
using UIShell.OSGi;
namespace Mtv.ToolKit.Help.commonFun
{
/// <summary>
/// 数据类型：歌曲列表
/// </summary>
public class TmusicList
{
public Dictionary<string, string> obj;
public TmusicList()
{
obj = new Dictionary<string, string>();
}
/// <summary>
/// 取歌曲名字列表
/// </summary>
/// <returns></returns>
public List<string> getMusicNameList()
{
var list = new List<string>();
foreach(var m in obj)
{
list.Add(m.Key);
}
return list;
}
public string toString()
{
var sb1 = new StringBuilder();
foreach(var m in obj)
{
sb1.Append(m.Key); sb1.Append(",");
sb1.Append(m.Value); sb1.Append(Environment.NewLine);
}
return sb1.ToString();
}
}
public sealed class readMusicFormDisk : CodeActivity
{
#region Field
private IHelpDevice helpDevice = null;
#endregion
#region 参数输入
[Category("01.参数输入")]
[DisplayName("歌曲目录路径串")]
[Description("输入路径串，string类型，C#字符串")]
public InArgument<string> MusicFileDicPath { get; set; }
private string musicFileDicPath=string.Empty;
#endregion
#region 参数输出
[Category("02.参数输出")]
[DisplayName("输入所有歌曲名和对应路径")]
[Description("输出歌曲名路径, TmusicList类型,C#")]
public OutArgument<TmusicList> OutMusicDicList {get;set;}
private TmusicList outMusicDicList = new TmusicList();
#endregion
public readMusicFormDisk()
{
AttributeTableBuilder builder = new AttributeTableBuilder();
builder.AddCustomAttributes(typeof(readMusicFormDisk), "DisplayName", new Attribute[1] { new BrowsableAttribute(false) });
MetadataStore.AddAttributeTable(builder.CreateTable());
DisplayName = "读取歌曲";
helpDevice = BundleRuntime.Instance.GetFirstOrDefaultService<IHelpDevice>() as IHelpDevice;
}
// 如果活动返回值，则从 CodeActivity<TResult>
// 派生并从 Execute 方法返回该值。
protected override void Execute(CodeActivityContext context)
{
NotifyG.Debug(DisplayName + "开始");
try
{
string text = context.GetValue(this.MusicFileDicPath);
musicFileDicPath = text;
readMusicFromDisk();
context.SetValue(OutMusicDicList, outMusicDicList);
}
catch(Exception ex)
{
Mtv.ToolKit.Help.NotifyG.Error(ex.Message);
}
}
private void readMusicFromDisk()
{
if (!Directory.Exists(musicFileDicPath))
{
throw new ArgumentException((string.Format("传入的歌曲目录[{0}]不存在！无法读取歌曲列表。", musicFileDicPath)));
}
Getall(new DirectoryInfo(musicFileDicPath));
}
private void Getall(DirectoryInfo dd)
{
FileInfo[] allfile = dd.GetFiles("*.*");
Array.Sort(allfile, delegate(FileInfo x, FileInfo y)
{
return x.CreationTime.CompareTo(y.CreationTime);
});
foreach (FileInfo tt in allfile)
{
var fileName = tt.Name.ToLower();
if (fileName.EndsWith(".mkv") || fileName.EndsWith(".mp3"))
{
outMusicDicList.obj.Add(tt.Name, tt.ToString());
}
}
DirectoryInfo[] direct = dd.GetDirectories();
foreach (DirectoryInfo dirTemp in direct)
{
Getall(dirTemp);
}
}
}
}在宿主程序中，通过如下代码的方式给输入参数listbox赋值。
private void btnUpdateMusic_Click(object sender, EventArgs e)
{
tabControl1.SelectedIndex = 0;
loadFlow(flowNameEnum.更新歌曲.ToString());
var dic = new Dictionary<string, object>();
dic.Add("listbox", this.lbxAllMusic);
WorkflowDesigner wd = factory.wd;
if (!cbxTrackingEnable.Checked) wd = null;
RunFlow(flowNameEnum.更新歌曲.ToString(),wd, dic);
}对于流程变量来说，没有直接在宿主程序为它赋值的语法。不过可以通过静态对象或者变量来为它传值进活动内部，
然后在活动内部用Assign活动来为流程变量赋值。
private void tbxSearchMusic_TextChanged(object sender, EventArgs e)
{
loadFlow(flowNameEnum.搜索歌曲.ToString());
//搜索文本
var txt = tbxSearchMusic.Text;
Config.Instance.allMusicListbox = lbxAllMusic;
Config.Instance.selMusicListbox = lbxSelectMusic;
Config.Instance.searchMusicName = txt;
Config.Instance.searchType = this.tabControl1.SelectedIndex == 0 ?
searchObjEnum.全部歌曲 : searchObjEnum.选中的歌曲;
Config.Instance.musicDicPath = "e:\\music";
WorkflowDesigner wd = factory.wd;
if (!cbxTrackingEnable.Checked) wd = null;
RunFlow(flowNameEnum.搜索歌曲.ToString(),wd);
timer1.Start();
}如下图所示，我们在流程内部用Assign为流程变量allMusicListbox赋值，这个赋的值为Config.Instance.allMusicListbox，正是由宿主程序传过来的静态对象的一个属性。
有关流程变量赋值的方式，详见勇哥另一篇贴子《在宿主程序中为流程变量赋值出错： 为根活动的参数提供的值不满足根活动的要求（宿主给流程变量传值的正确方式）》
---------------------
