h3u轴控的知识请参考下面的官方资料:

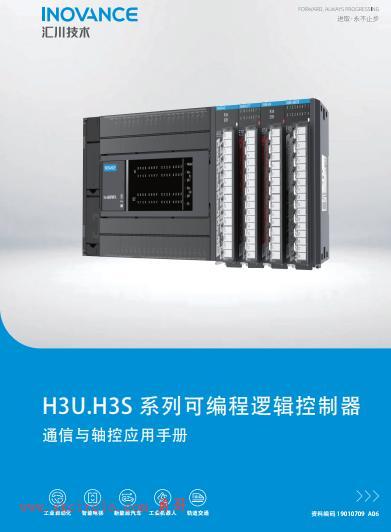

(1)19010709-SC_A06《H3U系列可编程控制器通信与轴控应用手册》
(2)19010272-SC_B10《H3U系列可编程逻辑控制器简易手册》

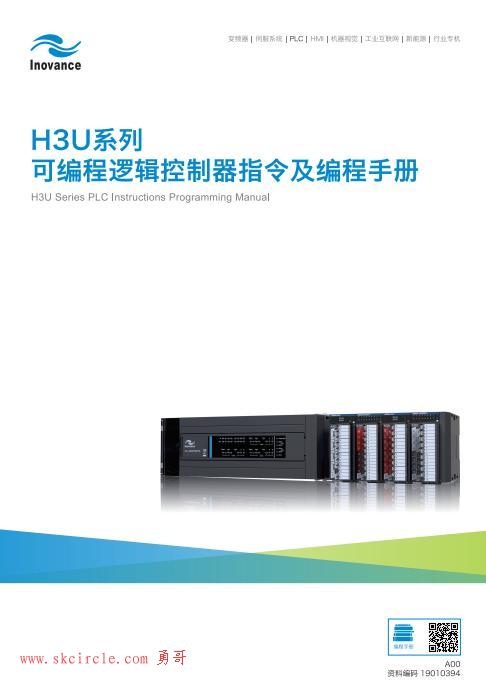

(3)H3U系列可编程逻辑控制器指令及编程手册.pdf
(一)常用的硬件资源

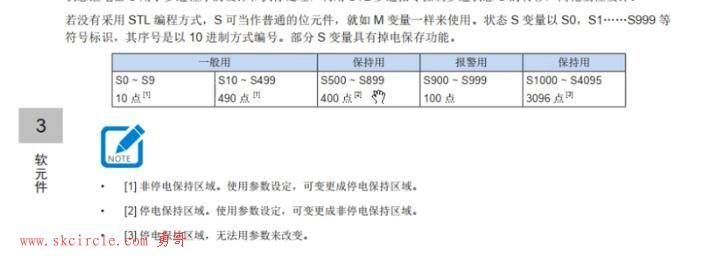

状态继电器也会用到。

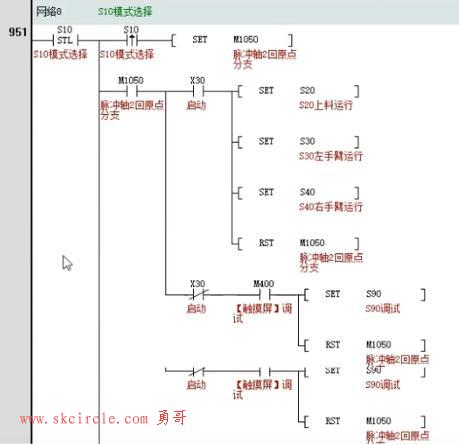

STL经常用来写程序的大框架。

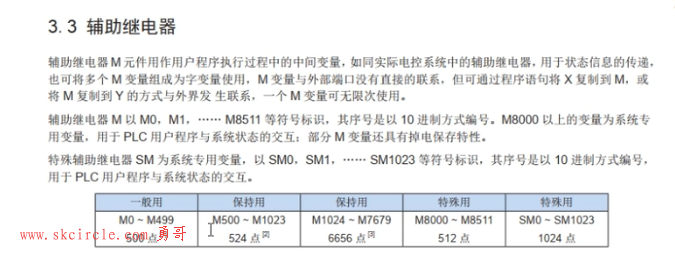

经常使用保持继电器M。

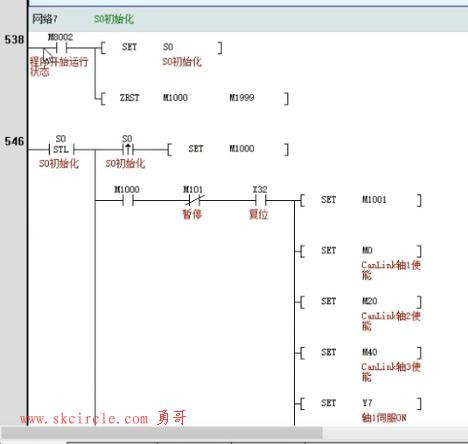

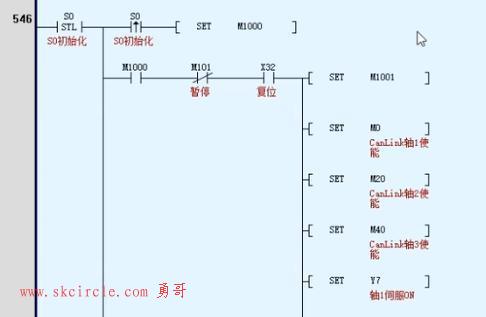

程序初始化时会批量设置状态。

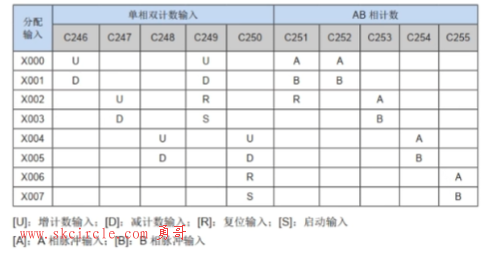

高速计数器,常用的有c252,c253,c254,它们是不带复位的。

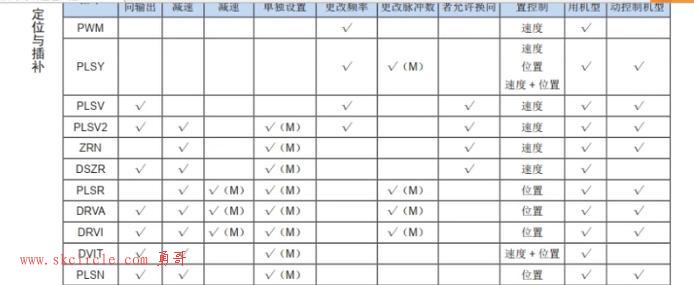

轴控常用的指令
(二)STL步进流程编程
4.2.5 步进顺控
◆ 概要
STL | 程序跳至副母线 | 适用机型: H3U 操作数类型: S 指令步长: 1step |
RET | 程序返回主母线 |
◆ 功能和指令说明
步进梯形图指令( STL, RET)
步进梯形图是一种根据被控设备的运行过程,分解为若干个状态或工序,针对每一个状态进行逻辑编程的方
式,再根据信号条件进行状态间的切换。编程时采用 STL 梯形图,这种编程方法思路清晰,简化了逻辑设计,
方便调试和维护。
步进梯形图指令可用梯形图表示,在步进梯形图中,将状态( S)看作为一个控制工序,从中将输入条件与
输出控制按顺序编程。这种控制最大的特点是在工序进行时,与前一工序不接通,以各道工序的简单顺序,
即可控制设备。
步进梯形图有相应的编程规则,既包含了普通梯形图的编程方法,又与普通的梯形图编程有一定的差异,说
明如下:
• 步进梯形图程序以 STL 指令开始(注意与普通梯形图中 S 不同),以 RET 指令结束,中间的程序以 S 状态引导,
后续该 S 状态的所有操作逻辑,包括条件满足时切换为下一状态的操作。

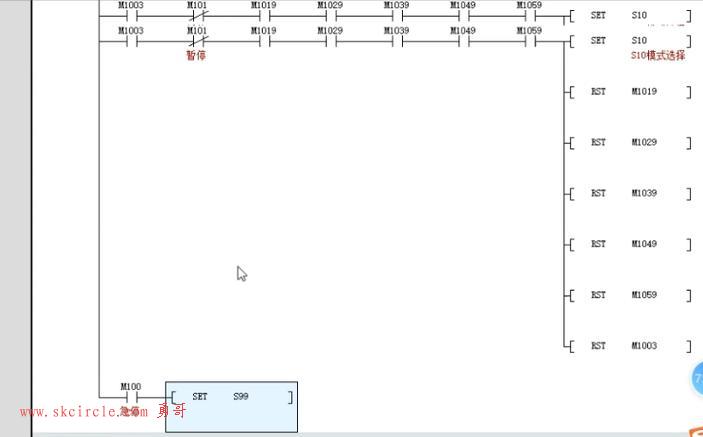

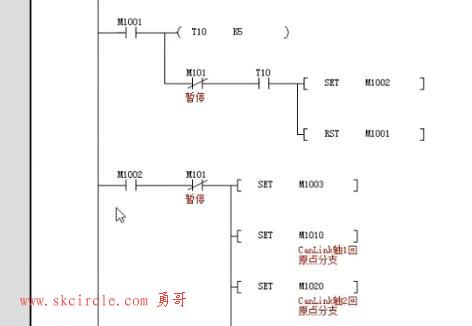

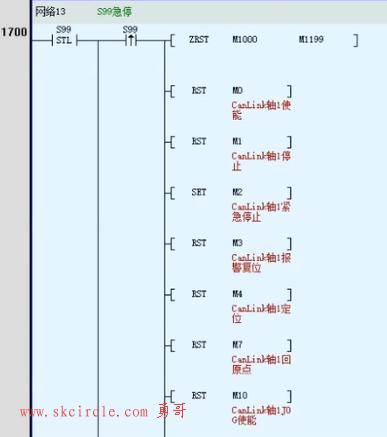

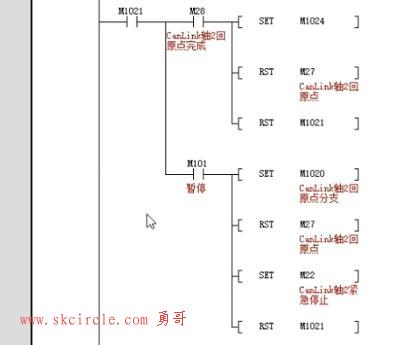

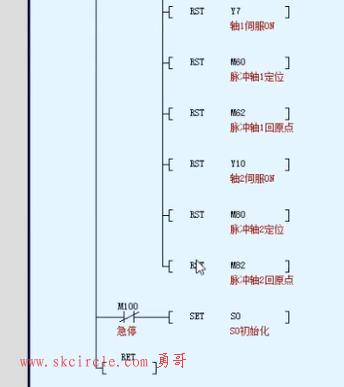

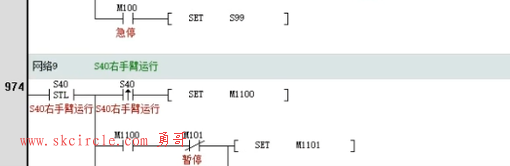

在以上代码中,如果STL流程之间没有其它的梯形图,则在末尾可以省略RET。(上面代码在最后一STL还是写了RET)
如果在中间某个STL代码后面想加入自己的梯形图,则可以把上面那个STL写上RET,然后在后面接着写自己的梯形图。
另外,汇川这个STL完全和三菱是一样的。
