PLCSIM Advanced仿真测试ModbusTcp Server


博图新建一个项目。

在Main程序中添加一个MB_SERVER模块。




数据块中需要对两个引脚REG和Connect赋值。

它们是在全局数据块中创建两上变量做到的。

下面是赋值过程:


双击“添加新块”,添加一个全局数据块,起名为ModbusData。

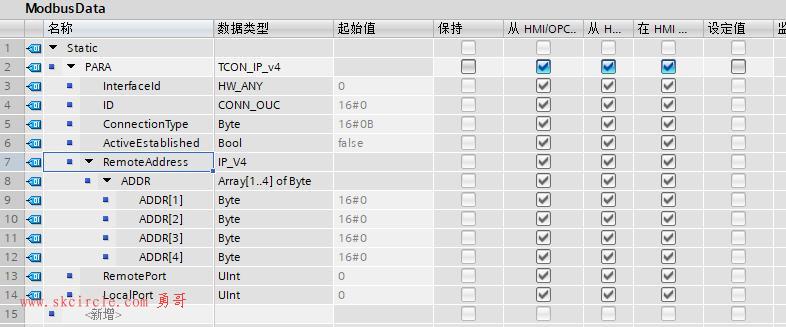

创建一个变量PARA,数据类型是一个结构体TCON_IP_v4。

下面是它展开后我们要填写的项目。



(1)InterfaceId

这一项可以通过查询系统常量,如下面步骤:


双击设备组态。



双击plc,出现属性项目。



找到系统常数,查到划红线项止的常数是64。


(2)其它数据项

意义如下图所示:


填好数据结构后的内容如下:



创建第二个数据块变量ServerData。

它的数据类型是Word数组,100个元素。



设置REG引脚和CONNECT引脚为上面定义的数据块。



点击编译。


如果无错误,点击下载到plc。



点击“启用/禁用监视”。

转入运行监视模式。


此时你应该观察到MB_SERVER块的Status是7002。就是等待连接状态。



打开ModbusTCP通讯软件

填plc的IP地址,它可以在仿真器的设备列表中查到 。


端口号502,功能码是读写保持继电器Holding Register。

点击打开。

可以看到接收日志中显示已经连接成功。



在博图这边,我们也看到了MB_SERVER的Status状态变为了7006,它表示已经有Mater端连接过来了,正在传送数据。



先在modbusTcP软件中,读取10个数据。

如下图:

可以看到读取了10组数据。



我们在Modbus/TCP通讯软件中,双击40001地址的word单元格,修改值,

可以看到博图那边的数据块中,值对应的发生了变化。

证明修改ModbusServe的寄存器的值是有效的。



你还可以试下在plc端修改值,就是双击数据块的值。

在Modubs/TCP通讯软件这边,重新读取数据,就可以看到值变化了。



本文出自勇哥的网站《少有人走的路》wwww.skcircle.com,转载请注明出处!讨论可扫码加群:
本帖最后由 勇哥,很想停止 于 2025-01-04 15:14:53 编辑
