cp1h的网络通讯模块CP1W-CIF41的使用


cp1h机型是可以配置网络模块的,型号为CP1W-CIF41, 这一点在cp1h的手册里面居然没有提。
也许勇哥的cp1h手册版本号老了?

在淘宝上查了一下,这个模块比plc本身还贵。
由于公司目前及以后的与欧姆龙plc的通讯方式都改为了tcp/ip,因此这个模块还是值得详细了解一下。


这个模块拿到手后,其默认IP地址为192.168.250.1  先把你自己的主机改为和它相同的网段,例如192.168.250.10

然后ping模块地址,你会发现ping不通。

你得先把cp1h的cpu拔码开关设置一下。

如果模块安装在第一个插槽里 对应的4号开关拨到ON,安装在第二个插槽里 对应的5号开关拨到ON 。然后要记得重新上plc的电。


接下来你肯定是想知道其端口号是多少? 请继续往下看。


使用Web的方式设置IP

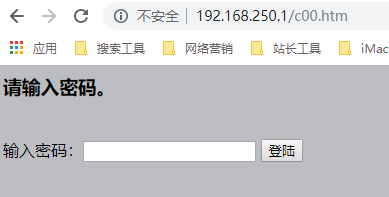

初始网站:http://192.168.250.1/c00.htm

密码:ETHERNET

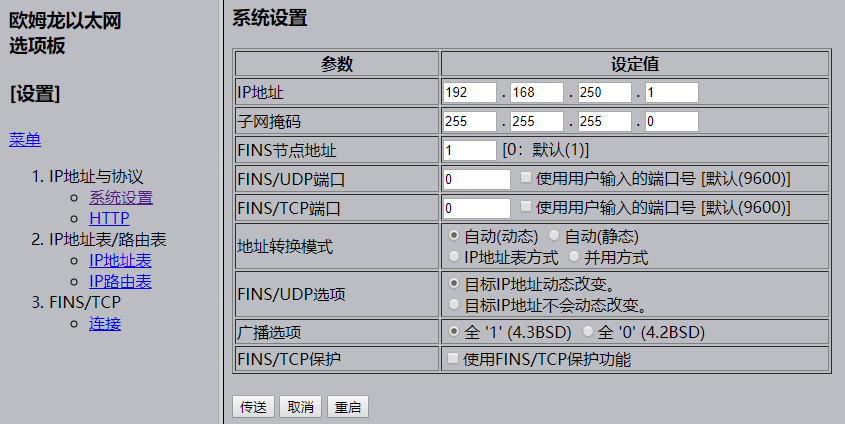

进入Web页面后可以更改IP 节点号,端口号(FINS/TCP端口号,FINS/UDP端口号)

注意:FINS节点 地址必须和IP地址的最后一位一样,否则无法通讯。



2.在DM区中查看或更改IP

   DM32300开始地址 这个地址对应的是  CP1W-CIF41安装在第二个选件版里

   DM32000  开始的地址 这个地址对应的是 CP1W-CIF41安装在第一个选件版里

3.常见故障及解决

  1. ERROR 常亮

      DIP开关 没有拨,安装在第一个插槽里 对应的4号开关拨到ON

                               安装在第二个插槽里 对应的5号开关拨到ON


  2.ERROR 闪烁

     IP地址或者节点号设置不正确,没有对应  。 节点号 是 IP地址最后一位,使用WEB网页修改后即可


3.应用

  Kepware 使用OMRON FINS ETHERNET 使用的端口号是  FINS/UDP

   CX-ONE 使用 FINS ENTHERNET 使用的端口号是FINS/TCP

(使用Web 更改端口号 不需要使PLC断电重启 即可生效  )


2019/7/3勇哥注:

============================================

实际上,这个模块有很多的限制:

它不支持send指令,所以不能主动向外部发送数据。只支持上位机使用fins tcp, 或者fins udp方式读写plc的内存,或者使用这个模块当plc进行编程接口使用。

Q:CP1W-CIF41使用时有哪些限制?

A:
① CP1H/CP1L(10 点的 CP1L 除外)支持 1 块 CP1W-CIF41。
② 不支持 IO 表设定,需要通过浏览器设定参数。
③ 不支持 Mail/FTP/Socket/SNTP/Internet 维护功能。
④ 不支持 SEND/RECV/CMND 指令。
⑤ FINS/TCP最大连接数为2。


本文出自勇哥的网站《少有人走的路》wwww.skcircle.com,转载请注明出处!讨论可扫码加群:
