少有人走的路一、 串口 DP9头针脚顺序辨别
1. 九针母头端子针脚顺序图1
2. 九针公头端子针脚顺序图2
说明：可以仔细查看引脚左方的数字标注，表示对应的引脚标号。
各引脚的定义为：
二、 直连串口 连接方法
1. 9针 对9针 串口 直连 连接方法见表
2. 9针 对9针 串口 直连 连接示意图
说明：绿色接2脚，橙色接3脚，白绿接5脚
下面是几种直连的RS232电缆：
迷你型的9针RS232直连串口延长线
普通型的9针RS232直连串口延长线
工业成品的9针RS232直连串口延长线
三、 交叉串口线
在实际应用中，9针RS232串口线通常是用在计算机与外围设备的通信，多用于工控和测量设备以及部分通信设备中。如三菱plc梯形图下载以及工控触摸屏画面下载等。
通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求。
通常进行串口数据通信，需要使用到RS232交叉串口线，如下图所示，其中2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。另外说明一下，232信号的有效通讯距离是15M。
四、串口调试线
电脑上如果有两个串口，则可制作串口调试线。
它的作用是，你的程序通过com1发送数，然后用串口调试助手软件监听com2，可以收到你的程序发过来的数据。
五、设备上的串口
１. 触摸屏上的ＣＯＭ口
首先勇哥强调一点的是，一些设备上的com口并不是标准的com口，别以为9针D型口接线方式都是一样的。

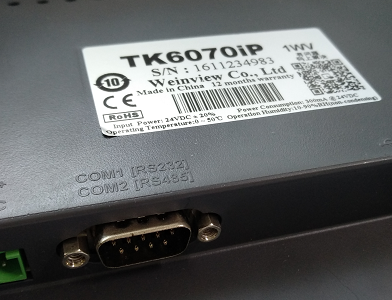

例如下面的威纶通触摸屏，它的com是RS232和RS485的复用端口。而且这个接口被设计成可以同时进行232与485的通讯，可以同时接两台plc。
它的接下如下图所示：
2. 欧姆龙PLC上的串口模块
omron的cp1h的RS232通讯模块型号为CP1W-CIF01，它如下图所示。
在欧姆龙的操作手册中可以找到与电脑的连接方式如下。
注意：omron的手册中，凡是pc98电脑指的是日本80年代的完全自主设计的一款个人电脑。其串口为db25。
而DOS/V计算机指的是IBM后来开发的DOS/V日文操作系统的个人电脑，因此dos/v指的就是ibm兼容机，其上面的串口就是我们熟悉的DB9。
六、判断串口的好坏
串口是用来通信的，如果能正常通信，串口当然就是好的！ 所以，最可靠的方法 就是 建立一个串口通信环境 当然，也有简单的方法，那就是 短接 串口的 2、3两针，这样就形成一个 自发自收 的环境，再 用 串口调试助手 发送数据
七、RS232与RS485接口的差别
RS232与RS485一直是弱电常见的接口，但有些人总是分不清他们到底有何区别。下面就分享了一些关于RS232与RS485接口的分析。
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
（1） 接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2） 传输速率较低，在异步传输时，波特率为20Kbps。
（3） 接口使用一根信号线和一根信号返回线而构成共地的传输形式，容易产生共模干扰，所以抗噪声干扰性弱。
（4） 传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
针对RS232接口的不足，于是就不断出现了一些新的接口标准，RS-485就是其中之一，它具有以下特点：
（1） RS-485的电气特性：逻辑“1”以两线间的电压差为+（2-6） V表示；逻辑“0”以两线间的电压差为-（2-6）V表示。接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
（2） RS-485的数据最高传输速率为10Mbps 。
（3） RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
（4） RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232接口在总线上只允许连接1个收发器，即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力，这样用户可以利用单一的RS-485接口方便地建立起设备网络。
