LAD方法实现

（1）计算公式说明

[(IN0-IN1)/(IN2-IN1)]*(IN4-IN3)+IN3

• IN0：模拟量输入信号，数据类型为整数

• IN1：模拟量信号下限，数据类型为整数

• IN2：模拟量信号上限，数据类型为整数

• IN3：工程量数值下限，数据类型为实数

• IN4：工程量数值上限，数据类型为实数

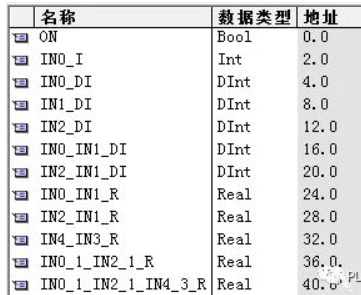

（2）程序编写说明

02SCL方法实现（1）计算公式说明

[(Raw-Dmin)/(Dmax-Dmin)]*(Emax-Emin)+Emin

• Raw：模拟量输入信号，数据类型为整数

• Dmin：模拟量信号下限，数据类型为整数

• Dmax：模拟量信号上限，数据类型为整数

• Emin：工程量数值下限，数据类型为实数

• Emax：工程量数值上限，数据类型为实数

（二）程序编写说明

FUNCTION FC1 : VOID //函数定义

VAR_INPUT //输入变量定义

Raw,Dmin,Dmax: INT;

Emin,Emax: REAL;

END_VAR

VAR_OUTPUT //输出变量定义

OutReal: REAL;

OutPercentage:REAL;

END_VAR

VAR_TEMP //临时变量定义

RawTemp: INT;

END_VAR

BEGIN

IF (Emin < Emax) AND (Dmin < Dmax) THEN//判断上下限值是否设置合理

IF Raw < Dmin THEN RawTemp := Dmin;//输入值超下限直接取下限

END_IF;

IF Raw > Dmax THEN RawTemp := Dmax;//输出值超上限直接取上限

END_IF;

IF (Raw >= Dmin) AND (Raw <= Dmax) THEN RawTemp := Raw;//输入正常直接读取输入值

END_IF;

OutReal := (INT_TO_REAL(RawTemp-Dmin)/INT_TO_REAL(Dmax-Dmin))*(Emax-Emin)+Emin;//数量类型转换和计算公式

OutPercentage := (OutReal/(Emax-Emin))*100.0;

ELSE //上下限值设置不合理直接输出零

OutReal := 0.0;

OutPercentage := 0.0;

END_IF;

END_FUNCTION

---------------------
