halcon默认的标定板描述文件没有40*40的怎么办?

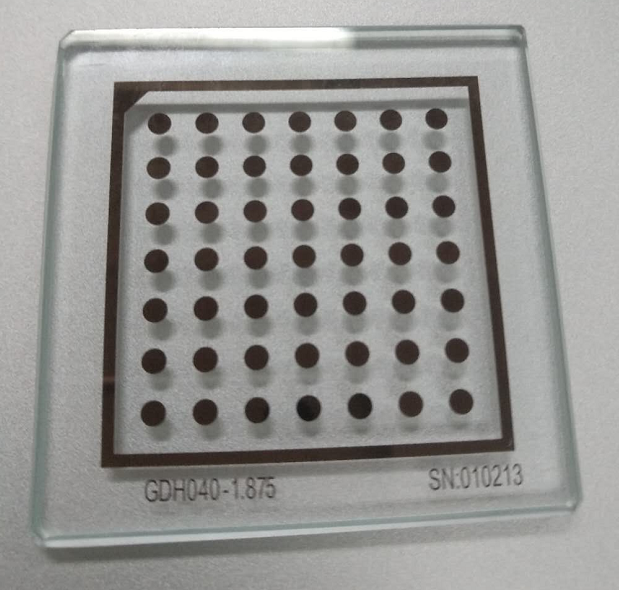

勇哥手里这块40mm*40mm的halcon标定板,居然在halcon10的标定板描述文件里找不到。

(后来发现在halcon18中有)


怎么办?

只有自己生成描述文件了。


下面是这块40*40的标定板的详细参数:


参数名称单位

外形尺寸40*40mm

园直径1.875mm

中心距3.75mm

图案范围24*24mm

厚度3mm

0.5

0.00375m

1x方向上的标记数7

2Y方向上的标记数7

3标记的距离,以米为单位0.00375

4标记直径与标记距离之比0.5

5校准板描述的文件名caltab.descr

6PostScript文件的文件名caltab.ps


在halcon里面用一条指令就可以生成描述文件了。

gen_caltab (7, 7, 0.00375, 0.5, 'd:/caltab.descr', 'd:/caltab.ps')

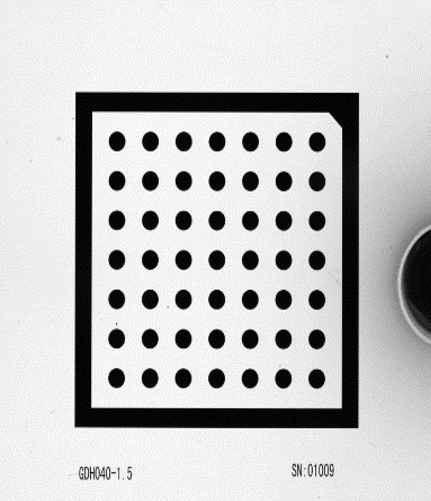

另一块圆心直径为1.5的标定板参数如下


参数名称单位

外形尺寸40*40mm

园直径1.5mm

中心距3mm

图案范围24*24mm

厚度3mm

0.5

0.003m


本文出自勇哥的网站《少有人走的路》wwww.skcircle.com,转载请注明出处!讨论可扫码加群:
