先来看代码：

LD X000

LD X001

AND X002

ORB

OR X003

AND M0

OUT Y000

END

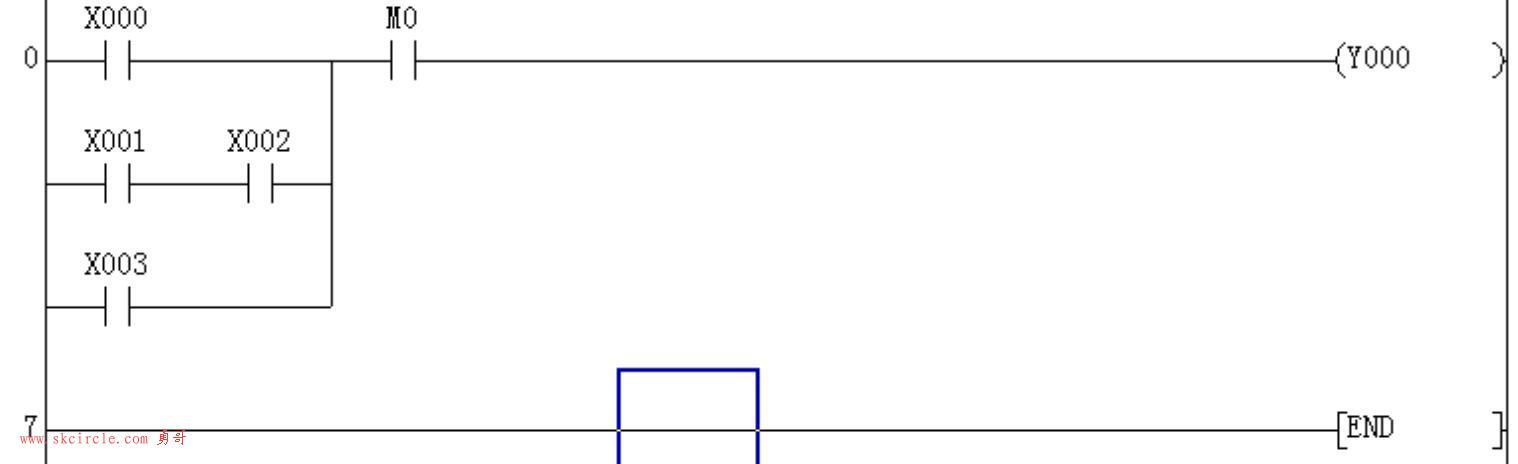

对应的梯图为：

1. 拆分分支逻辑

• 第一分支：LD X000
  单独的常开触点，逻辑为 X000 。
• 第二分支：LD X001 + AND X002
LD X001 是加载触点，AND X002 是与 X002 串联，逻辑为 X001 * X002 （“串联 = 与” ）。
• 用 ORB 合并前两个分支
  前两个分支通过 ORB 并联，合并后逻辑为 X000 + (X001 * X002) （“并联 = 或” ）。

2. 继续叠加后续逻辑

• 叠加 OR X003
  在前面合并结果基础上，OR X003 表示再并联 X003，逻辑变为 [X000 + (X001 * X002)] + X003 。
  因为 “或” 运算满足交换律和结合律，也可简化写为 X000 + X001 * X002 + X003 （ 并联关系可直接展开 ）。
• 叠加 AND M0
  最后 AND M0 表示与 M0 串联，整体逻辑为：
  (X000 + X001 * X002 + X003) * M0

3. 对应输出

• 根节点：表示最终输出 Y000

• 内部节点：表示逻辑运算符（+ 或 *）

• 叶子节点：表示输入信号（X000, X001, X002, X003, M0）

逻辑表达式的二叉树结构

          Y000            |            *           / \          /   \         +     M0        /|\       / | \     X000 *  X003         / \       X001 X002

二叉树构建步骤说明

1. 整体结构：
   表达式 (X000 + X001*X002 + X003) * M0 的最外层运算是 *（与 M0 串联），因此根节点是 *，左子树是 (X000 + X001*X002 + X003)，右子树是 M0。
2. 处理并联部分：
   左子树 X000 + X001*X002 + X003 的运算符是 +（并联），因此分解为三个分支：

• 第一个分支：X000

• 第二个分支：X001*X002（内部是串联关系）

• 第三个分支：X003

3. 串联分支处理：
   第二个分支 X001*X002 是串联关系，因此用 * 节点连接 X001 和 X002。

二叉树遍历与表达式对应

• 前序遍历（根→左→右）：Y000 → * → + → X000 → * → X001 → X002 → X003 → M0
  （可用于生成前缀表达式：* + X000 * X001 X002 X003 M0）
• 中序遍历（左→根→右）：X000 → + → X001 → * → X002 → + → X003 → * → M0 → = → Y000
  （需添加括号才能正确还原表达式：(X000 + (X001 * X002) + X003) * M0 = Y000）
• 后序遍历（左→右→根）：X000 → X001 → X002 → * → X003 → + → M0 → * → Y000
  （可用于生成后缀表达式：X000 X001 X002 * X003 + M0 * Y000）

• 并联运算 + 的优先级低于 串联运算 *

• 括号 用于明确运算顺序（虽然表达式中省略了部分括号，但二叉树结构隐含了正确的运算顺序）

节点层级: 0 节点值: * 左子节点: + 右子节点: M0 ----------------    节点层级: 1    节点值: +    左子节点: X0    右子节点: +    ----------------        节点层级: 2        节点值: X0        左子节点: null        右子节点: null        ----------------        节点层级: 2        节点值: +        左子节点: *        右子节点: X3        ----------------            节点层级: 3            节点值: *            左子节点: X1            右子节点: X2            ----------------                节点层级: 4                节点值: X1                左子节点: null                右子节点: null                ----------------                节点层级: 4                节点值: X2                左子节点: null                右子节点: null                ----------------            节点层级: 3            节点值: X3            左子节点: null            右子节点: null            ----------------    节点层级: 1  // 修正：原输出中这里错误标注为层级2    节点值: M0    左子节点: null    右子节点: null    ----------------

关键修正说明

1. M0 节点的层级应为 1

• 原输出中错误地将 M0 节点的层级标为 2，导致缩进混乱。

• 实际上，M0 是根节点 * 的右子节点，与左子树的 + 节点同级（层级 1）。

2. 逻辑结构验证

• 根节点 * 的左子树是 (X0 + X1*X2 + X3)，右子树是 M0。

• 左子树中的 + 节点正确展开为三个分支：X0、X1*X2、X3。

• 每个节点的子节点关系与表达式 (X0 + X1*X2 + X3) * M0 完全一致：

验证方法

1. 逐层构建表达式

• 层级 0：*

• 层级 1：左子树 + 和右子树 M0 → (...) * M0

• 层级 2：左子树的 + 展开为 X0 和 + → (X0 + ...) * M0

• 层级 3：继续展开 + → (X0 + X1*X2 + X3) * M0

2. 检查每个节点的子节点

• 所有叶子节点（X0、X1、X2、X3、M0）的左右子节点均为 null。

• 内部节点（+ 和 *）的子节点符合逻辑运算顺序。
