少有人走的路OpenCV的形状学算子morphologyEx，包括了常见的：
开运算
闭运算
梯度
顶帽
黑帽
等操作。
演示代码：
#include <opencv2/opencv.hpp>
#include <iostream>
#include <math.h>
using namespace cv;
int main(int argc, char** argv) {
Mat src, dst,dst1,dst2,dst3,dst4;
src = imread("e:/11.png");
if (!src.data) {
printf("could not load image...\n");
return -1;
}
namedWindow("input image", CV_WINDOW_AUTOSIZE);
imshow("input image", src);
char output_title[] = "morphology demo";
namedWindow(output_title, CV_WINDOW_AUTOSIZE);
Mat kernel = getStructuringElement(MORPH_RECT, Size(11, 11), Point(-1, -1));
morphologyEx(src, dst, CV_MOP_OPEN, kernel);
imshow(output_title, dst);
src = imread("e:/hold.png");
imshow("win2", src);
kernel = getStructuringElement(MORPH_RECT, Size(11, 11), Point(-1, -1));
morphologyEx(src, dst1, CV_MOP_CLOSE, kernel);
imshow("close", dst1);
src = imread("e:/9.png");
imshow("win3", src);
kernel = getStructuringElement(MORPH_RECT, Size(11, 11), Point(-1, -1));
morphologyEx(src, dst2, CV_MOP_GRADIENT, kernel);
imshow("gradient", dst2);
src = imread("e:/11.png");
imshow("win4", src);
kernel = getStructuringElement(MORPH_RECT, Size(11, 11), Point(-1, -1));
morphologyEx(src, dst3, CV_MOP_TOPHAT, kernel);
imshow("tophat", dst3);
src = imread("e:/hold.png");
imshow("win5", src);
kernel = getStructuringElement(MORPH_RECT, Size(11, 11), Point(-1, -1));
morphologyEx(src, dst4, CV_MOP_BLACKHAT, kernel);
imshow("blackhat", dst4);
waitKey(0);
return 0;
}

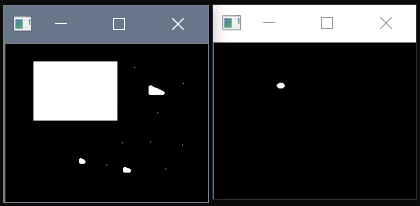

（开操作 左为原图，右边的图像中小点消失了）
（仍然是开操作，把结构元素改为Size(11, 11)，可以看到其它的小区域都消失了）
（闭操作， 原图矩形上有孔，右图闭操作后可以去掉）
（形状学梯度）
（顶帽）
（黑帽）
代码说明：
形态学操作
开操作- open
闭操作- close
形态学梯度- Morphological Gradient
顶帽 – top hat
黑帽 – black hat
开操作- open
先腐蚀后膨胀
可以去掉小的对象，假设对象是前景色，背景是黑色
闭操作-close
先膨胀后腐蚀（bin2）
可以填充小的洞（fill hole），假设对象是前景色，背景是黑色
形态学梯度- Morphological Gradient
膨胀减去腐蚀
又称为基本梯度（其它还包括-内部梯度、方向梯度）
顶帽 – top hat
顶帽 是原图像与开操作之间的差值图像
黑帽
黑帽是闭操作图像与源图像的差值图像
相关API
morphologyEx(src, dest, CV_MOP_BLACKHAT, kernel);
- Mat src – 输入图像
- Mat dest – 输出结果
- int OPT – CV_MOP_OPEN/ CV_MOP_CLOSE/ CV_MOP_GRADIENT / CV_MOP_TOPHAT/ CV_MOP_BLACKHAT 形态学操作类型
Mat kernel 结构元素
int Iteration 迭代次数，默认是1
---------------------
作者：hackpig
来源：www.skcircle.com
版权声明：本文章代码及资料部分或全部来自贾志刚老师的视频，勇哥只是在个人理解的基础上做学习笔记，转载请附上博文链接！
