少有人走的路一、 实验目的：
在虚拟机下NAT模式下通过Wireshark抓包，分析QQ的传输模式。了解QQ在传输信息过程中用到的协议。分析在Nat模式下，信息传输的穿透性。
二、 实验环境：
Win7 专业版32位（在虚拟机里面）。
Win7 旗舰版64位（物理机）
QQ版本：TM2013
Wireshark
三、 实验内容：
1、 QQ登录
1)、UDP登录

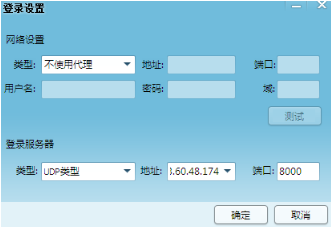

在虚拟机的win7打开QQ面板，设置登录服务器的类型为UDP
启动wireshark，然后开始登录QQ，登录成功等待一会儿停止wireshark的抓包。
抓包如图：
我们可以看到本地向远程登录服务器183.60.48.174发送了一个UDP的数据包，这个就是IP就是在刚才设置UDP登录时的系统默认IP，还可以看到这个IP返回了一个UDP的数据包。看来这两个包就应该是登录验证的包，接下来的几个包的服务器IP变成了183.60.48.165，由于这个IP和登录服务器的IP位于统一网段，因此我们可以猜测这个IP是腾讯用来存储我们发送的信息的服务器。需要注意的是，在多次实验下，可以发现服务器不止183.60.48.165这一个，这是因为想QQ这样的大吞吐量的信息交互，必须用多台服务器分流，所以这个IP并不一定是某一个。下面的一些包应该就是心跳包。那个OIQC协议就是QQ用的协议，其实实际上也是一个UDP包。下面的DNS协议就是因为我的QQ是在虚拟机里面登录的，在向外网交互信息的时候会通过网关192.168.214.2解析。

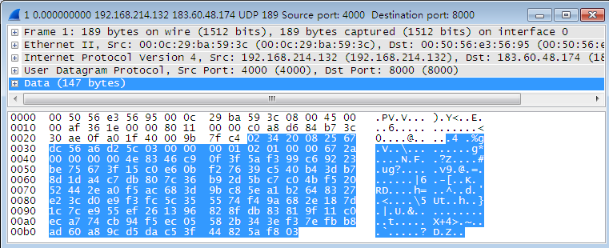

我们来分析一下登录时候的UDP包
从这个图我们可以得知源和目的的IP，mac地址，还有双方的端口号等等一些信息。
数据链路层：
目的MAC地址：00 50 56 e3 56 95
本机MAC地址: 00 0c 29 ba 59 3c
网络层：
通过查询资料和分析我们知道：
45：版本IPv4，首部长度20字节
00：区分服务
00-73：总长度175字节
36-1e：标识
00-00：标志和偏移
80：生存时间128
11：传输协议UDP(17)
传输层：
0f-a0：源端口4000
1f-40：目的端口8000
009b：长度155字节
7f-c4：检验和

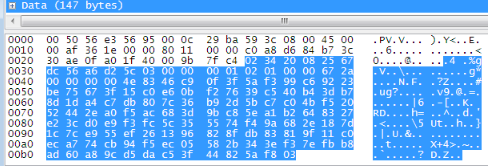

QQ的数据
通过查询资料和分析我们知道：
02：QQ报文的开头
34-20：QQ客户端的版本号，实验所用版本为QQTM2013
08-25：用户请求登陆的命令的序号
67-dc：发送数据的序号
56-a6-d2-5c：用户QQ号码，实验中为1453773404
之后的内容为加密的数据内容
最后一个字节03：QQ报文的结尾
2)、TCP登录
设置如图：
启动wireshark，然后开始登录QQ，登录成功等待一会儿停止wireshark的抓包。
抓包如图：
可以看到几个TCP的包还有一个SSL的包
对TCP包分析如图：
通过对UDP协议的分析，我们可以看到数据层和网络层的十六进制代码和之前的一模一样，这里我们就值分析传输层的TCP协议了，如图：
通过查询资料和分析我们知道：
C4-5e：源端口号50270
01- bb：目的端口443
45-34-fc-63：序号
00-00-00-00：确认号
80-02：数据偏移，标志
20-00：窗口大小8192字节
7f-3b：检验和
00-00：紧急指针
其余部分为可选字段和填充字节
在TCP协议里面我们没有看到QQ的登录验证消息。为什么呢？一看这里还有一个SSL协议，QQ会不会是通过SSL验证的呢？
SSL（(Secure Sockets Layer 安全套接层),及其继任者传输层安全（Transport Layer Security，TLS）是为网络通信提供安全及数据完整性的一种安全协议。TLS与SSL在传输层对网络连接进行加密。）
那么我们来看看这个包：
02：QQ报文的开头
34-20：QQ客户端的版本号，实验所用版本为QQTM2013
08-25：用户请求登陆的命令的序号
67-dc：发送数据的序号
56-a6-d2-5c：用户QQ号码，实验中为1453773404
之后的内容为加密的数据内容
最后一个字节03：QQ报文的结尾
可见，这个包的信息和UDP登录时候的一样，那么TCP登录是确实使用了SSL。
2、 心跳消息数据包
如图，通过IP地址查询，可以知道119.147.45.40是广东深圳的IP，而深圳是腾讯的老巢。在多次的抓包中也可以看到这个IP段，所以我们有理由相信，这个IP段是腾讯的。
那么我们打开来看看。
看到这里，确实有很熟悉哦。通过查阅资料和分析我们知道：
通过查询资料和分析我们知道：
02：QQ报文的开头
34-20：QQ客户端的版本号，实验所用版本为QQTM2013
00-58：用户在线的命令序号
3b-09：发送数据的序号
56-a6-d2-5c：用户QQ号码，实验中为1453773404
之后的内容为加密的数据内容
最后一个字节03：QQ报文的结尾
3、 收发信息数据包
对方在线的时候
我们看看第一个包：
可以看到蓝色字体那里的02是QQ报文的开头，这里需要注意的就是00-cd是客户端向服务器发送消息的命令序号，1b-db是发送数据序号，其他的都一样。通过几次实验发现，00-cd客户端向服务器发送消息的命令序号是固定的，而1b-db发送数据序号是会改变的。
而且没每送一个包，服务器是会回复一个包给客户端的。
四、实验总结：
通过实验我还发现QQ貌似是会和每一个在线好友建立一个连接，因为当我登录只有一个好友的QQ时，wireshark抓到的包就几个，而登录有上百好友的QQ时，发现连接数也有数百个。
PS：这是去年10月份我们老师给我们讲网络协议时，自己做的一次对QQ协议的分析，当时自己对于协议也不是很明白，但是通过查阅资料，还是独立完成了这么一次分析，由于时间过得太久，当时查阅的资料早已忘记出处。真的很感谢网络上前辈们、朋友们的无私分享，我们今天才得以有那么多资料查阅，衷心感谢！还要感谢姚老师的指导。文中有错之处，还望批评指出，在此先谢过！
