少有人走的路下面提供几个拉伸的练习题。

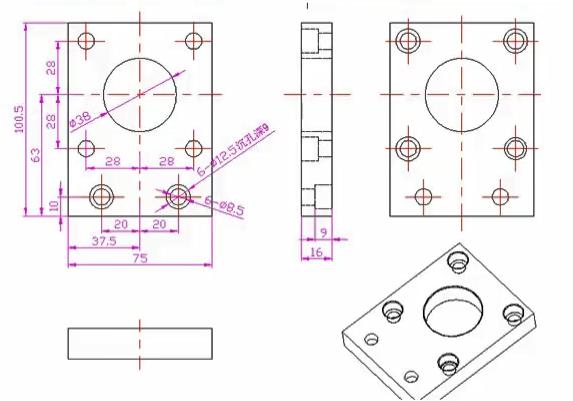

首先，草图，直接画圆，6个小圆约束成一样大，都是8.5
上图中ug做了自动标注，可能你不想要它。
可通过关闭工具菜单下的-->草图约束-->连续自动标注尺寸，就可以了。
所有圆确认位置都采用标注尺寸方式完成。
M8的螺丝孔也采用拉伸命令的“偏置”完成，单面。
再来一个例子：

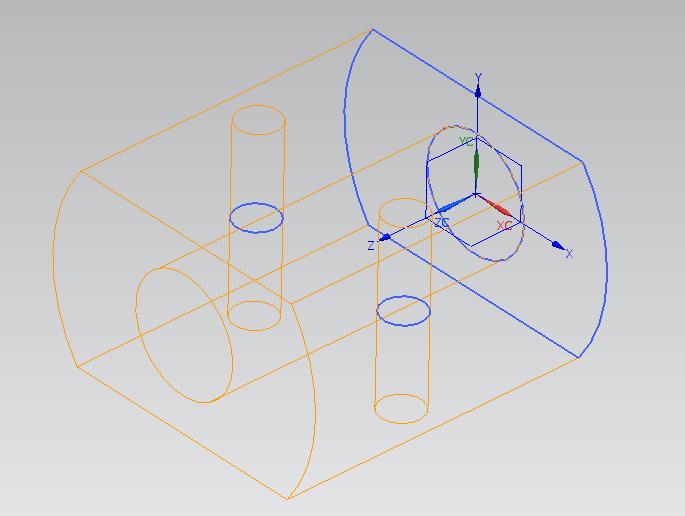

中间的孔是M20的牙，因此做18.5的圆。
两个小螺丝也是M8，做直径6.8的圆
做螺纹，参数默认
继续来个例子：
草图如下，注意几点：
辅助线，如果要删除，则要先选中它，然后执行右键菜单，选择“删除所有约束”。否则约束一起的线条也会被删除。
辅助线，可以不删除，右键菜单，“转换为参考”，这样变成灰色背景线条，这样更好一些。
ug画草图线条，主要靠各种约束达到定形的目的，这一点跟CAD的画法有很大区别。因此你画好一根线后，并不需要什么移动命令定位它，而是要靠约束来确定它的位置。
实际画零件时，倒圆角不要在草图里画，应该在模型里面使用倒圆角指令，这样更方便修改一些。
拉伸时，会出现参数快捷栏，如图所示的按钮可以拉伸选中的线条，否则会拉伸整体。
退出拉伸后，可以右键“编辑参数”再次回到拉伸面板。
最后的实体结果。
