爆闪与频闪控制器的接线方法

频闪控制器和爆闪光源控制器都是控制光源与相机拍照同步。

其效果就像是带闪光的相机一样,闪一下光然后同步拍照。

爆闪和频闪不同的是增强了光源的亮度,达到超亮的效果。

光源如果想达到超亮的效果,只能通过爆闪的方式实现,如果长亮,其寿命会大降或者烧毁。


下面一款爆闪光源控制器,其接口如下图:


其中左边的CH1-CH4是用来接光源的。

数码显示的部分可以用来调节光源的脉宽或者光源的亮度。


接线端子如上图,1234com接外部触发,共四个触发通道,对应CH1-CH4四个光源。

外部触发可以由PLC的输出IO接入。

标有T开头的1234GND是相机触发端子,相当于外部触发相机。


相机常见的是6芯口,其中两根是用来供电的,另四根为信号线。

带信号线的6芯线如下图所示,其6芯的定义后面的图片也给出了。

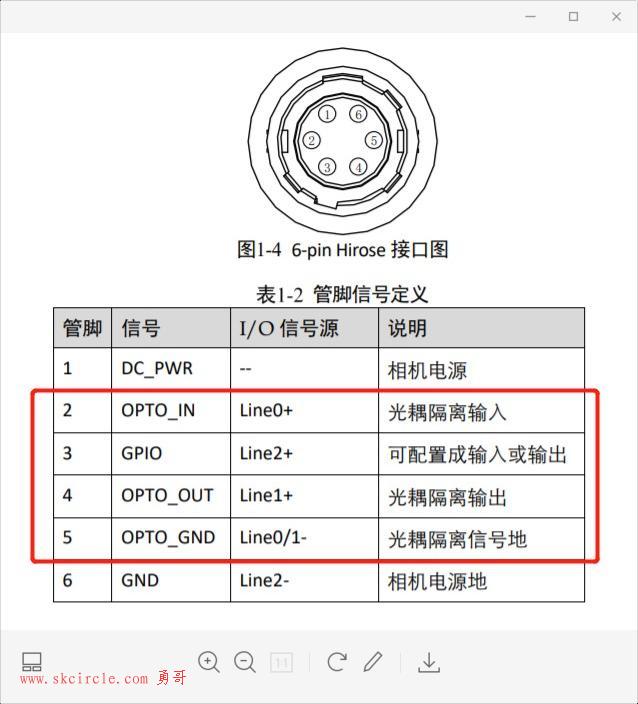

在本例实验相机的硬件参数中,也提到了6-pin Hirose接头的详细用处,摘抄如下:




勇哥再描述一下流程:

PLC的输出点只用接爆闪光源控制器的外部触发端子,

当PLC out一次时,光源频闪一次,同步触发相机拍一次。


使用频闪或者爆闪光源控制器还有一个目的是实现相机飞拍,飞拍对相机的曝光方式也有要求,应该为全局曝光。


---------------------

作者:hackpig

来源:www.skcircle.com

版权声明:本文为博主原创文章,转载请附上博文链接!




#转载请注明出处 www.skcircle.com 《少有人走的路》勇哥的工业自动化技术网站。如果需要本贴图片源码等资源,请向勇哥索取。
