少有人走的路勇哥注：
都是些不错的基础概念。
如果d区保存字符(char)，则要参考下面的ascII表。
32位浮点指令前缀DE
32位整形指令前缀 D
输入输出点 X,Y 是位元件，也是bool类型

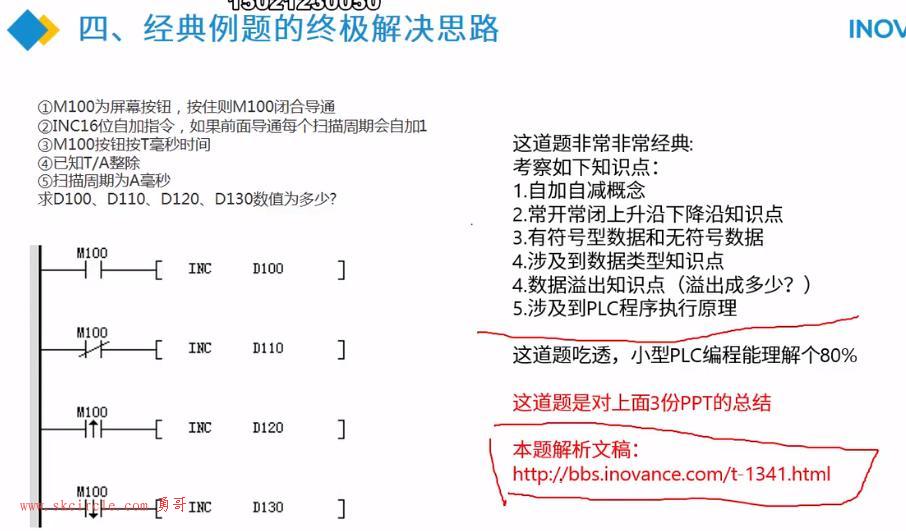

已知，M100为HMI屏幕上按键，若M100按位时间为t ms，扫描周期为A ms，t/A能整除，原来寄存器中的初始值为0，
求D100、D110、D120、D130中的数据为多少，梯形图如图1所示。
图1 梯形图
本题包括了位器件的四种触发方式，常开触点，常闭触点，上升沿触发，下降沿触发。
另外，本问题的求解需要充分了解PLC的数据范围， 周期性执行方式，扫描周期等概念。
PLC数据位有16位和32位两类，对于16位无符号类型的数据，数据范围为0~2^16-1，
有符号型的，数据范围为-2^15~2^15-1,；
对于32位无符号类型的数据，数据范围为 0~2^32-1，
对于32位有符号类型的数据，数据范围为 -2^31~2^31-1。
PLC的程序执行方式为从上至下依次执行，当执行到程序最后一行时，返回程序第一行，再次自上而下执行，依次循环；
扫描周期指程序循环一次所用的时间。
针对于本问题，作如下分析：
1．对于D100，自加指令在M100闭合的时候执行，闭合的时间为t ms，扫描周期为A ms，自加指令执行的次数为t/A；
INC为16位自加指令，数据范围为-32768~32767，当自加到边界值32767时，再执行数据变为-32768，如此循环。
DINC为32位自加指令。
设n为D100数据溢出的次数。
推理：
t/A∈[0 32767]，D100= t/A，n=0；
当t/A=32768，D100= -32768=t/A-2^16，n=1；
当D100从-32768增加到32767时，t/A从32768增加至32768+2^16-1，n=1；
当t/A=32768+2^16时，D100= -32768= t/A-2×2^16，n=2；
当t/A=32768+2^16+2^16，D100= -32768= t/A-3×2^16，n=3；
故可得出以下公式：
其中，DINT表示32位取整函数，其中n∈[0 232-1]。取整的方式为向前取整，及通过舍去小数部分的方式取整。则D100中的数据为：
2.对于D110，自加指令在M100断开的时候执行，由于M100断开的时间未知，故不能求出D110中的数据；
3.对于D120，自加指令只在上升沿触发，M100按下瞬间存在上升沿，故只执行一次，D120=1；
4.对于D130，自加指令只在下降沿沿触发，M100松开瞬间存在下降沿，故只执行一次，D130=1。
