- 使用注意事项:
- 无;
- 特殊寄存器说明
1.脉冲捕捉
2.DVIT指令中断信号
3.DPIT指令中断信号
默认高速输入中断是上升沿中断,可以通过特殊标志(M8140等,如下表)指定下降沿中断。
高速输入使用的标志位:
X0 | X1 | X2 | X3 | X4 | X5 | X6 | X7 | 属性 |
M8100 | M8101 | M8102 | M8103 | M8104 | M8105 | M8106 | M8107 | SPD增强功能使能标志 |
M8080 | M8081 | M8082 | M8083 | M8084 | M8085 | M8086 | M8087 | X口脉冲捕捉上升沿使能 |
M8090 | M8091 | M8092 | M8093 | M8094 | M8095 | M8096 | M8097 | X口脉冲捕捉标志 |
M8140 | M8141 | M8142 | M8143 | M8144 | M8145 | M8146 | M8147 | X口脉冲捕捉下降沿使能 |
DPIT最大定长的中断定位指令
概要
启动后,加速到设定的速度段输出频率运行。当检测到中断输入信号后,立即加速或减速到位置段输出频率,并输出设定的脉冲个数;当没有检测到中断输入信号,则输出设定的最大脉冲数。
DPIT S1 S2 D1 D2 S3 | 最大定长的中断定位 | 适用机型:H1U H2U | |||
S1 | 最大脉冲数 | S1:设定的最大脉冲输出个数; 16位指令S1+1,32位指令S1+2:设定的中断后位置段脉冲输出个数 | 16位指令(11step) DPIT连续执行 | 32位指令(21step) DDPIT连续执行 | |
S2 | 输出频率 | S2:设定的中断前脉冲输出频率 16位指令S2+1,32位指令S2+2:设定的中断后脉冲输出频率 | |||
D1 | 输出端口 | 高速脉冲输出端口 | |||
D2 | 输出方向 | 脉冲运行方向端口或位变量 | |||
S3 | 中断输入 | 中断输入信号端口(范围X0-X7) |
操作数
操作数 | 位软元件 | 字软元件 | |||||||||||||||||||||
系统·用户 | 系统·用户 | 位数指定 | 变址 | 常数 | 实数 | ||||||||||||||||||
S1 | X | Y | M | T | C | S | SM | D | R | T | C | SD | KnX | KnY | KnM | KnS | KnSM | V | Z | 修饰 | K | H | E |
S2 | X | Y | M | T | C | S | SM | D | R | T | C | SD | KnX | KnY | KnM | KnS | KnSM | V | Z | 修饰 | K | H | E |
D1 | X | Y | M | T | C | S | SM | D | R | T | C | SD | KnX | KnY | KnM | KnS | KnSM | V | Z | 修饰 | K | H | E |
D2 | X | Y | M | T | C | S | SM | D | R | T | C | SD | KnX | KnY | KnM | KnS | KnSM | V | Z | 修饰 | K | H | E |
S3 | X | Y | M | T | C | S | SM | D | R | T | C | SD | KnX | KnY | KnM | KnS | KnSM | V | Z | 修饰 | K | H | E |
注:带灰色底纹软元件仅对应H3U可编程控制器。
功能和动作说明
该指令是按指定的端口、频率和运行方向输出脉冲。当检测到中断信号后,继续输出给定的脉冲数,令伺服执行机构在当前位置的基础上作偏移量的运动;如果运行过程中未检测到中断信号,则输出设定的最大脉冲数。只有晶体管输出PLC才能使用该指令。其中:
S1 为指定的输出脉冲数,包括最大脉冲数和中断后位置段的脉冲数。16bit指令时,范围是-32768~32,767;32bit指令时,范围是-2,147,483,648~2,147,483,647。其中负号表示反方向;其正负决定了脉冲输出方向。
输出脉冲数,是相对于下面的当前值寄存器作为相对位置:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
D8340 | D8360 | D8380 | D8400 | D8420 | 当前值寄存器(PLS)(32位) |
D8341 | D8361 | D8381 | D8401 | D8421 |
反转时,当前值寄存器的数值减小。
S2 为指定的中断发生前和中断发生后的输出脉冲频率,16bit指令时,范围为10~32767Hz;32bit指令时,范围为10~200,000Hz;
D1 为脉冲输出端口;可指定Y0/Y1/Y2/Y3/Y4;
D2 运行方向输出端口或位变量,输出为ON状态,表示为正向运行;否则为反向运行。
S4 为指定的中断信号输入端口,可指定X0-X7。
当指令能流为OFF时,将减速停止;此时执行完成标志M8029不会动作;指令驱动接点变为OFF后,减速停止过程中即(脉冲输出中标志处于ON),将不接受指令的再次驱动。当能流由OFF→ON时,脉冲输出处理重新开始;指令执行完毕,M8029标志置为ON;
脉冲输出示意图,如下:
中断发生前的输出脉冲频率和中断发生后的输出脉冲频率可以不同,如下图:
- 注意要点
- 当前脉冲位置,可以监控特殊寄存器;
见下表:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
D8340 | D8360 | D8380 | D8400 | D8420 | 当前值寄存器(PLS)(32位) |
D8341 | D8361 | D8381 | D8401 | D8421 |
可以监控特殊软元件”脉冲输出停止标志位”,查看脉冲输出状态,脉冲输出中该标志位会被置位,输出完成自动复位。见下表:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
M8340 | M8360 | M8380 | M8400 | M8420 | 脉冲输出中监控 |
- 仅支持梯形加减速;
- 加减速时间可以单独设置,加减速时间范围10-5000ms。
高速输出轴的最高速度、基底速度、加减速时间等参数可以统一设置,也可以每个轴单独设置。主要通过特殊软元件”单独设置标志位”(M8350, M8370, M8390, M8410, M8430,默认OFF)来设置区分,见下表:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
M8350 | M8370 | M8390 | M8410 | M8430 | [定位指令] 加减速时间单独设置和脉冲更改有效 |
当上述”单独设置标志位”OFF,对应的轴参数使用下述寄存器:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
D8500 / D8501 | 最高速度(Hz)(32位) | ||||
D8502 | 基底速度(Hz)(16位) | ||||
D8503 | 加减速时间(ms)(16位) |
当某一轴”单独设置标志位”ON,该对应的轴参数使用下述寄存器;”单独设置标志位”未设置为ON的轴,仍使用原有寄存器:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
D8342 | D8362 | D8382 | D8402 | D8422 | 最高速度(Hz)(32位)[默认200000] |
D8343 | D8363 | D8383 | D8403 | D8423 | |
D8347 | D8367 | D8387 | D8407 | D8427 | 基底速度(Hz)[默认800] |
D8348 | D8368 | D8388 | D8408 | D8428 | 加速时间(ms)[默认100] |
D8349 | D8369 | D8389 | D8409 | D8429 | 减速时间(ms)[默认100] |
- 多段脉冲输出指令运行过程中,加减速计算以第一段为准;当不同频率切换时,加减速斜率(即加减速度)保持不变;

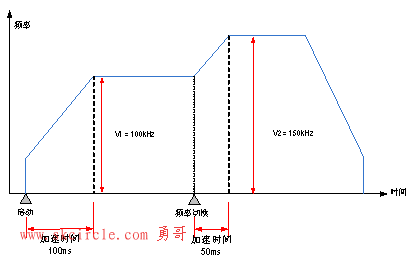

例如,第一段输出频率100kHz,加速时间100ms,第二段输出频率150 kHz,则从第一段加速到第二段,大概50ms。减速也是一样。示意图如下:
- 实际能够输出的最低频率值,即输出的最低基底频率,按照下式计算:
- 通过使能标志位,可以释放高速输出端口资源,从而可以在不需要上一条指令能流无效的情况下,立即启动下一条脉冲输出指令;
需要置位特殊软元件”端口的输出初始化标志位”。见下表:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
M8351 | M8371 | M8391 | M8411 | M8431 | 端口的输出初始化标志 |
脉冲输出指令运行中,如果指令能流有效,无论脉冲是否发送完成,该指令都会占用该高速输出端口。使用该端口的其他脉冲输出指令,即使能流有效,也不会有脉冲输出(会有端口占用错误报出),因为该高速输出端口资源已被占用。
使能该标志位后,释放该高速输出端口资源,整个用户程序中,下一条能流有效的脉冲输出指令可以启动脉冲输出。
若脉冲输出指令A能流有效,无论脉冲是否发送完成,该指令都会占用该高速输出端口。此时,使用该输出端口的脉冲输出指令B能流即使有效也不会有脉冲输出(因该高速输出端口资源已被指令A占用,而报端口重复或冲突错误)。此时使能该端口的输出初始标志位后,可释放该高速输出端口资源,使用该输出端口的脉冲输出指令B能流有效时有脉冲输出。

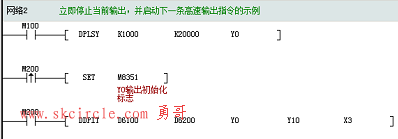

如上图所示,M100有效,驱动Y0以1000HZ频率输出20000脉冲。若M100驱动中,用户希望M200设置为ON后,立即启动输出,则如上图所示,SET M8351,M100驱动的高速输出会立即停止,M200驱动的指令抢占高速输出端口Y0,并启动设定的高速输出。
- 脉冲输出完成中断;
需要置位特殊软元件”中断使能标志位”。见下表:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
M8352 | M8372 | M8392 | M8412 | M8432 | 输出完成中断使能 |
Y0输出完成中断 | Y1输出完成中断 | Y2输出完成中断 | Y3输出完成中断 | Y4输出完成中断 | 对应的中断 |
- 控制脉冲输出停止;
可以通过置位特殊软元件”脉冲输出停止标志位”,立即停止脉冲输出。见下表:
Y0 | Y1 | Y2 | Y3 | Y4 | 属性 |
M8349 | M8369 | M8389 | M8409 | M8429 | 脉冲输出停止标志 |
- 程序举例
表示中断前输出频率正向20000Hz。运行中检测到X3上升沿中断后,减速到3000Hz,并输出50000个脉冲;如果一直检测不到X3上升沿中断,则一直以20000Hz,输出200000个脉冲;
