演示代码:
C++
#include <opencv2/opencv.hpp>
#include <iostream>
#include <math.h>
using namespace cv;
using namespace std;
int main(int argc, char** argv) {
Mat src, dst;
src = imread("e:/circle.png");
//中值滤波
Mat mOut;
medianBlur(src, mOut, 3);
cvtColor(mOut, mOut, CV_BGR2GRAY);
//找霍夫圆
vector<Vec3f> cir;
HoughCircles(mOut, cir, CV_HOUGH_GRADIENT, 1, 10, 100, 30, 5, 50);
src.copyTo(dst);
for (size_t i = 0; i < cir.size(); i++) {
Vec3f cc = cir[i];
circle(dst, Point(cc[0], cc[1]), cc[2], Scalar(0, 0, 255), 2, LINE_AA);
circle(dst, Point(cc[0], cc[1]),2, Scalar(255, 0, 0), 2, LINE_AA);
}
imshow("findcircle", dst);
waitKey(0);
return 0;
}

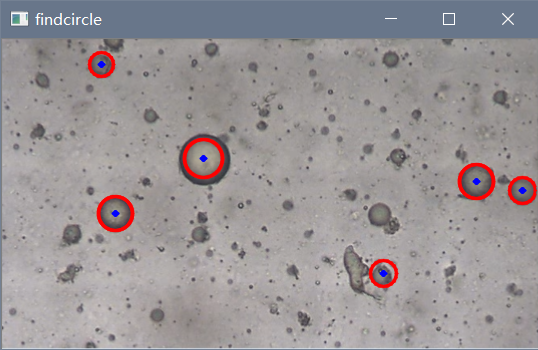

代码说明:
霍夫圆检测原理
霍夫圆变换原理

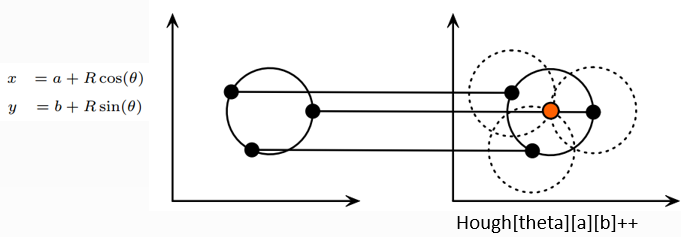

从平面坐标到极坐标转换三个参数
假设平面坐标的任意一个圆上的点,转换到极坐标中:

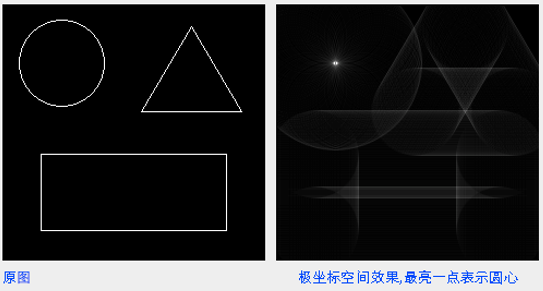

处有最大值,霍夫变换正是利用这个原理实现圆的检测。
相关API cv::HoughCircles
因为霍夫圆检测对噪声比较敏感,所以首先要对图像做中值滤波。
基于效率考虑,Opencv中实现的霍夫变换圆检测是基于图像梯度的实现,分为两步:
1. 检测边缘,发现可能的圆心
2. 基于第一步的基础上从候选圆心开始计算最佳半径大小
HoughCircles参数说明
C++
HoughCircles(
InputArray image, // 输入图像 ,必须是8位的单通道灰度图像
OutputArray circles, // 输出结果,发现的圆信息
Int method, // 方法 - HOUGH_GRADIENT
Double dp, // dp = 1;
Double mindist, // 10 最短距离-可以分辨是两个圆的,否则认为是同心圆- src_gray.rows/8
Double param1, // canny edge detection low threshold
Double param2, // 中心点累加器阈值 – 候选圆心
Int minradius, // 最小半径
Int maxradius//最大半径
)
---------------------
作者:hackpig
来源:www.skcircle.com
版权声明:本文章代码及资料部分或全部来自贾志刚老师的视频,勇哥只是在个人理解的基础上做学习笔记,转载请附上博文链接!
本文出自勇哥的网站《少有人走的路》wwww.skcircle.com,转载请注明出处!讨论可扫码加群:
