少有人走的路前言：
==========================================================
分类器相对于深度学习来讲是一种古老传统的图片处理技术。halcon中常见的有四类分类器：
MLP（多层神经网络neural Nets）
SVM（支持向量机）
K-NN（K-最邻近）
GMM（高斯混合类型）
分类器的应用领域主要是下面这些：
image segmentation 图像分割
object recognition 对象识别
quality control 质量控制
novelty detection 缺陷检测
optical character recognition(OCR) 光学字符识别
勇哥第一次见到分类器的视觉项目是锂电池的极片缺陷检测，效果还不错。
这两年深度学习火起来后，发现深度学习完成上面所说的领域的应用更容易，效果也更好。
但深度学习对硬件要求太高，你把IPC加装个一百多W的显卡很多时候是不现实的。
如果你用cpu来跑，会发现速度乎快乎慢，cpu全部内核会100%被占用。
分类器相对于深度学习来讲不吃硬件，所以相对来讲算是轻量级的应用。
==========================================================
童鞋你是不是在为分类特征的选择头大呢？
你是不是以分类特征多多益善，加一堆进去，感觉总有派上用处的特征是吧？
其实，halcon有算子是可以自动帮助你挑选最适合的特征的。
勇哥其实也是今天才知道居然有这种神奇的功能的。
我们来分析一下源码，看看这个神奇功能是怎么工作的。
（1） 检查可用的特征与特征组
下面两个库函数，一个查询可用的特征组名字。
一个用来取特征组所属的全部特征的名字。
*检查可用的特征与特征组 query_feature_group_names (AvailableGroupNames) query_feature_names_by_group (AvailableGroupNames, AvailableFeatureNames, AvailableCorrespondingGroups)
可用的特征组名字列表。
其中“rot_invar”,"scale_invar" 不是知道是什么鬼。
“rot_invar”组下面的特征有：
['area', 'ra', 'rb', 'roundness', 'num_sides', 'num_connected', 'num_holes', 'area_holes', 'max_diameter', 'outer_radius', 'inner_radius', 'circularity', 'compactness', 'convexity', 'rectangularity', 'anisometry', 'bulkiness', 'struct_factor', 'dist_mean', 'dist_deviation', 'euler_number', 'rect2_len1', 'rect2_len2', 'contlength', 'porosity', 'gray_area', 'gray_ra', 'gray_rb', 'gray_min', 'gray_max', 'gray_range', 'gray_mean', 'gray_deviation', 'gray_plane_deviation', 'gray_anisotropy', 'gray_entropy', 'edge_density', 'edge_density_histogram', 'edge_density_pyramid_2', 'edge_density_pyramid_3', 'edge_density_pyramid_4', 'edge_density_histogram_pyramid_2', 'edge_density_histogram_pyramid_3', 'edge_density_histogram_pyramid_4', 'polar_gray_proj', 'polar_grad_proj', 'polar_grad_x_proj', 'polar_grad_y_proj', 'polar_gray_proj_histo']
“scale_invar”
['phi', 'roundness', 'num_sides', 'num_connected', 'num_holes', 'orientation', 'circularity', 'compactness', 'convexity', 'rectangularity', 'anisometry', 'bulkiness', 'struct_factor', 'euler_number', 'rect2_phi', 'porosity', 'gray_phi', 'gray_min', 'gray_max', 'gray_range', 'gray_mean', 'gray_deviation', 'gray_plane_deviation', 'gray_anisotropy', 'gray_entropy', 'gray_hor_proj', 'gray_vert_proj', 'gray_hor_proj_histo', 'gray_vert_proj_histo', 'edge_density', 'edge_density_histogram', 'edge_density_pyramid_2', 'edge_density_pyramid_3', 'edge_density_pyramid_4', 'edge_density_histogram_pyramid_2', 'edge_density_histogram_pyramid_3', 'edge_density_histogram_pyramid_4', 'polar_gray_proj', 'polar_grad_proj', 'polar_grad_x_proj', 'polar_grad_y_proj', 'polar_gray_proj_histo']
"color"
['cielab_mean', 'cielab_dev', 'hls_mean', 'hls_dev', 'rgb_mean', 'rgb_dev']
"custom"
'custom_feature_numlines'
"gray"
['gray_area', 'gray_ra', 'gray_rb', 'gray_phi', 'gray_min', 'gray_max', 'gray_range', 'gray_mean', 'gray_deviation', 'gray_plane_deviation', 'gray_anisotropy', 'gray_entropy', 'gray_hor_proj', 'gray_vert_proj', 'gray_hor_proj_histo', 'gray_vert_proj_histo', 'grad_dir_histo', 'edge_density', 'edge_density_histogram', 'edge_density_pyramid_2', 'edge_density_pyramid_3', 'edge_density_pyramid_4', 'edge_density_histogram_pyramid_2', 'edge_density_histogram_pyramid_3', 'edge_density_histogram_pyramid_4', 'cooc', 'cooc_pyramid_2', 'cooc_pyramid_3', 'cooc_pyramid_4', 'polar_gray_proj', 'polar_grad_proj', 'polar_grad_x_proj', 'polar_grad_y_proj', 'polar_gray_proj_histo']
"region"
['area', 'width', 'height', 'ra', 'rb', 'phi', 'roundness', 'num_sides', 'num_connected', 'num_holes', 'area_holes', 'max_diameter', 'orientation', 'outer_radius', 'inner_radius', 'inner_width', 'inner_height', 'circularity', 'compactness', 'convexity', 'rectangularity', 'anisometry', 'bulkiness', 'struct_factor', 'dist_mean', 'dist_deviation', 'euler_number', 'rect2_phi', 'rect2_len1', 'rect2_len2', 'contlength', 'porosity']
"texture"
['gray_mean', 'gray_deviation', 'gray_plane_deviation', 'gray_anisotropy', 'gray_entropy', 'gray_hor_proj', 'gray_vert_proj', 'gray_hor_proj_histo', 'gray_vert_proj_histo', 'grad_dir_histo', 'edge_density', 'edge_density_histogram', 'edge_density_pyramid_2', 'edge_density_pyramid_3', 'edge_density_pyramid_4', 'edge_density_histogram_pyramid_2', 'edge_density_histogram_pyramid_3', 'edge_density_histogram_pyramid_4', 'cooc', 'cooc_pyramid_2', 'cooc_pyramid_3', 'cooc_pyramid_4']
下面是全部特征项目的名字列表。也就是上面罗列的一大堆合在一起了。
（2）使用calculate_feature_set库函数生成颜色和区域特征列表
使用者还是需要按经验挑选几个用得着的特征组，后面会让halcon自动从特征组里挑选出适合的特征。
FeatureGroups := ['region','color'] get_feature_names (FeatureGroups, FeatureNames) get_feature_lengths (FeatureNames, FeatureLengths)
（3）创建并准备分类器训练数据结构
create_class_train_data (sum(FeatureLengths), ClassTrainDataHandle) set_feature_lengths_class_train_data (ClassTrainDataHandle, FeatureLengths, FeatureNames)

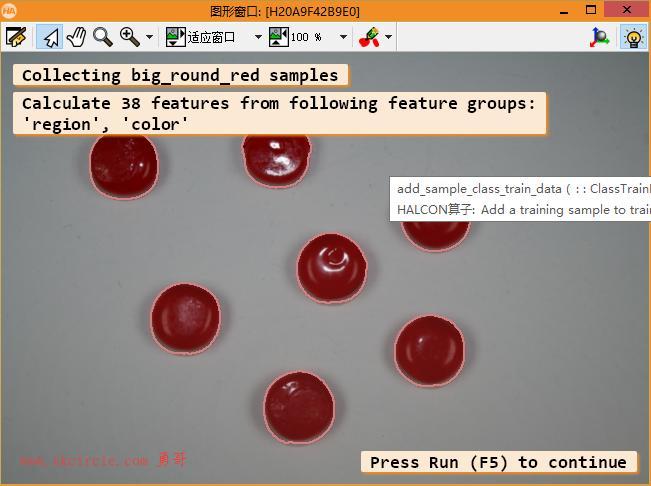

（4）训练10张样图
for I := 1 to 10 by 1 read_image (Image, 'color/pills_class_' + I$'.2d') segment_pills (Image, Pills) …… *计算所有分段药丸的特征并将其存储在训练数据结构中 calculate_features (Pills, Image, FeatureNames, Features) add_sample_class_train_data (ClassTrainDataHandle, 'feature_column', Features, I - 1) * …… endfor
['region','color'] 这两个特征组，它们共有38个特征：
['area', 'width', 'height', 'ra', 'rb', 'phi', 'roundness', 'num_sides', 'num_connected', 'num_holes', 'area_holes', 'max_diameter', 'orientation', 'outer_radius', 'inner_radius', 'inner_width', 'inner_height', 'circularity', 'compactness', 'convexity', 'rectangularity', 'anisometry', 'bulkiness', 'struct_factor', 'dist_mean', 'dist_deviation', 'euler_number', 'rect2_phi', 'rect2_len1', 'rect2_len2', 'contlength', 'porosity', 'cielab_mean', 'cielab_dev', 'hls_mean', 'hls_dev', 'rgb_mean', 'rgb_dev']
这38个特征，通过
calculate_features (Pills, Image, FeatureNames, Features)
生成的Features有350个值。
然后用算子add_sample_class_train_data添加样本数据Features到分类器训练数据结构中去。
add_sample_class_train_data (ClassTrainDataHandle, 'feature_column', Features, I - 1)
因此到此步，添加的样本数据都是“全部”生吞，没有经过halcon挑选的。
（5）从训练数据中自动选择合适的特征
select_feature_set_svm (ClassTrainDataHandle, 'greedy', [], [], SVMHandle, SelectedFeatures, Score)
select_feature_set_svm http://www.skcircle.com/?id=1639
经过这个择优算子处理后，对分类最有意义的特征仅为： ['rgb_mean', 'area']
（6）利用自动选择特征的分类器对试验图像中的药丸进行分类
验证图3张，每张图的药丸为NPills个。
for I := 1 to 3 by 1 read_image (Image, 'color/pills_test_' + I$'.2d') segment_pills (Image, Pills) * 对于所有药丸，计算所选特征 * 使用calculate_feature_set库中的calculate_features过程并对其进行分类。 PillsIDs := [] count_obj (Pills, NPills) for P := 1 to NPills by 1 select_obj (Pills, PillSelected, P) calculate_features (PillSelected, Image, SelectedFeatures, Features) classify_class_svm (SVMHandle, real(Features), 1, Class) …… endfor …… endfor endfor
源码：
*这个例子展示了如何使用calculate_feature_set过程库和自动特征选择来使用支持向量机分类器
*对不同的药丸类型进行分类。
*首先，在一些训练图像中对药丸进行分割。
*然后，计算每个药丸的颜色color和区域region特征列表，并存储在分类器训练数据结构中。
*最后，利用算子select_feature_set_svm自动选择最佳特征，最后将得到的分类器应用于多幅测试图像。
dev_close_window ()
dev_update_off ()
read_image (Image, 'color/pills_class_01')
dev_open_window_fit_image (Image, 0, 0, -1, -1, WindowHandle)
dev_set_draw ('margin')
dev_set_line_width (2)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
dev_set_colored (12)
*
PillNames := ['big_round_red','round_green','small_round_red','yellow_trans','brown','brown_green']
PillNames := [PillNames,'brown_grain','purple','turquese','pink']
PillColors := ['#D08080','#ADC691','#FFB0A1','#D5C398','#B59C87','#BCB3B8','#B7ACA1','#908E99','#97B9BC','#C0ABA9']
*
*（1）检查可用的特征与特征组
query_feature_group_names (AvailableGroupNames)
query_feature_names_by_group (AvailableGroupNames, AvailableFeatureNames, AvailableCorrespondingGroups)
*
*（2）使用calculate_feature_set库函数生成颜色和区域特征列表
FeatureGroups := ['region','color']
get_feature_names (FeatureGroups, FeatureNames)
get_feature_lengths (FeatureNames, FeatureLengths)
*
*（3）创建并准备分类器训练数据结构
create_class_train_data (sum(FeatureLengths), ClassTrainDataHandle)
set_feature_lengths_class_train_data (ClassTrainDataHandle, FeatureLengths, FeatureNames)
（4）训练10张样图
for I := 1 to 10 by 1
*分割药丸
read_image (Image, 'color/pills_class_' + I$'.2d')
segment_pills (Image, Pills)
dev_display (Image)
dev_set_color ('white')
dev_display (Pills)
disp_message (WindowHandle, 'Collecting ' + PillNames[I - 1] + ' samples', 'window', 12, 12, 'black', 'true')
*
*计算所有分段药丸的特征并将其存储在训练数据结构中
count_obj (Pills, Number)
calculate_features (Pills, Image, FeatureNames, Features)
add_sample_class_train_data (ClassTrainDataHandle, 'feature_column', Features, I - 1)
*
*可视化药丸的处理信息
dev_set_color (PillColors[I - 1])
dev_display (Pills)
GroupList := sum('\'' + FeatureGroups + '\', ')
tuple_str_first_n (GroupList, strlen(GroupList) - 3, GroupList)
Message := 'Calculate ' + |FeatureNames| + ' features from following feature groups:'
disp_message (WindowHandle, [Message,GroupList], 'window', 40, 12, 'black', 'true')
disp_continue_message (WindowHandle, 'black', 'true')
stop ()
endfor
*
*（5）从训练数据中自动选择合适的特征
*Selecting optimal features 选择最佳特征
disp_message (WindowHandle, 'Selecting optimal features...', 'window', 90, 12, 'black', 'true')
select_feature_set_svm (ClassTrainDataHandle, 'greedy', [], [], SVMHandle, SelectedFeatures, Score)
disp_message (WindowHandle, ['Selected:',SelectedFeatures], 'window', 120, 12, 'black', 'true')
disp_continue_message (WindowHandle, 'black', 'true')
stop ()
*
*（6）利用自动选择特征的分类器对试验图像中的药丸进行分类
dev_set_line_width (4)
dev_set_colored (12)
for I := 1 to 3 by 1
read_image (Image, 'color/pills_test_' + I$'.2d')
dev_display (Image)
segment_pills (Image, Pills)
* 对于所有药丸，计算所选特征
* 使用calculate_feature_set库中的calculate_features过程并对其进行分类。
PillsIDs := []
count_obj (Pills, NPills)
for P := 1 to NPills by 1
select_obj (Pills, PillSelected, P)
calculate_features (PillSelected, Image, SelectedFeatures, Features)
classify_class_svm (SVMHandle, real(Features), 1, Class)
* Display results
PillsIDs := [PillsIDs,Class]
dev_set_color (PillColors[Class])
dev_display (PillSelected)
area_center (PillSelected, Area, Row, Column)
disp_message (WindowHandle, Class + 1, 'image', Row, Column - 10, 'black', 'true')
endfor
disp_message (WindowHandle, 'Classify image ' + I + ' of 3 using following features:', 'window', 12, 12, 'black', 'true')
disp_message (WindowHandle, SelectedFeatures, 'window', 40, 12, 'black', 'true')
if (I < 3)
disp_continue_message (WindowHandle, 'black', 'true')
stop ()
endif
endfor---------------------
